机器人反向行星滚柱丝杠副性能测试方案

在智能制造全面提速、人形机器人与工业机器人产业爆发的当下，反向行星滚柱丝杠副作为机器人直线关节驱动的核心精密传动部件，其传动精度、承载能力、耐磨寿命与环境适应性，直接决定机器人的运动灵活性、作业稳定性与服役周期，堪称机器人关节“动力传递的核心枢纽”。

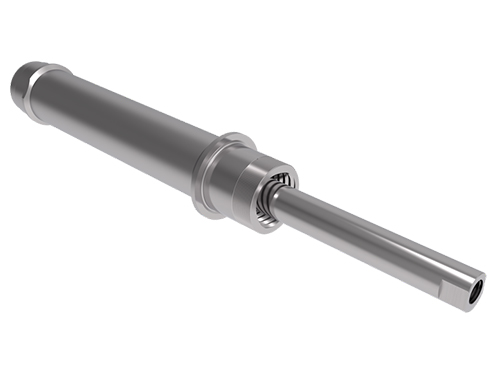

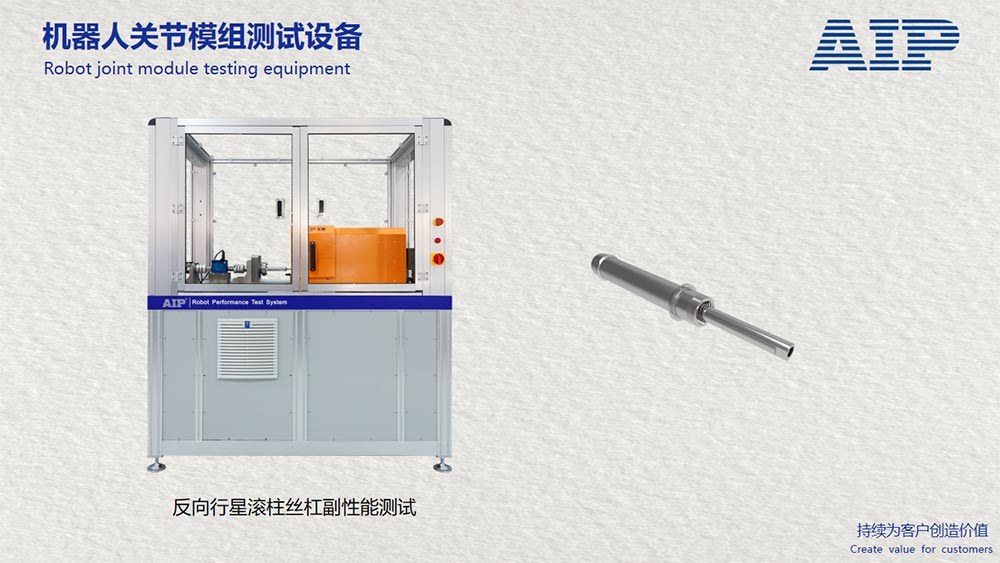

机器人反向行星滚柱丝杠副测试系统是一套高精度、自动化的专用机器人关节模组测试设备，用于全面检测机器人反向行星滚柱丝杠副（核心结构包含丝杠、螺母、行星滚柱组、反向器、端盖等）的性能、精度、效率、动态响应与可靠性，是人形机器人关节、工业机器人直线关节模组研发、生产与质检的核心工具。

一、机器人反向行星滚柱丝杠副的机械性能测试

反向行星滚柱丝杠副的机械性能测试主要评估其在静态及动态工况下的结构特性、传动间隙、承载刚度、运行稳定性及传动效率，核心围绕“旋转-直线转换”的核心功能，覆盖指定的11项测试项目，全面考核丝杠副的基础传动能力与运行可靠性，为产品结构优化、生产质检提供核心数据支撑。

机器人反向行星滚柱丝杠副的机械性能测试标配测试项目涵盖11项核心指标，分别为导程、轴向背隙、推杆轴向刚度、回差测试、传动误差、反驱力、传动效率、空载启动扭矩、扭矩波动、转速波动系数、推力波动，各项测试均贴合丝杠副核心功能及机器人应用需求。

其中导程用于测量丝杠旋转一周的实际直线位移与设计值的偏差以保障传动比精准；轴向背隙检测丝杠与螺母间的轴向窜动量避免定位偏差；推杆轴向刚度评估轴向抗变形能力；回差测试确保正反方向传动平顺；传动误差优化旋转-直线转换精度；反驱力验证反向运动顺畅性；传动效率评估能量传递效果；空载启动扭矩保障启动平顺；扭矩波动和转速波动系数确保运行稳定；推力波动适配精密施力场景。

二、机器人反向行星滚柱丝杠副的控制性能测试

控制性能测试重点评估丝杠副在指令与负载扰动下的跟随精度及承载稳定性，标配3项必测项目，分别为绝对定位精度、重复定位精度、额定静载荷，其中绝对定位精度验证全行程内实际与理论定位的偏差，重复定位精度保障多次定位的一致性以确保批量作业稳定，额定静载荷测试验证静态工况下的额定承载能力，保障结构运行可靠。

AIP艾普专注全球机器人测试，定制研发机器人反向行星滚柱丝杠副测试系统，采用智能化、模块化架构，配套自研独立的分析软件，填补行业空白。可实现所有指定项目自动化测试，一键式输出关节模组测试报告，数据自动上传MES系统实现“一机一档”追溯，为关节模组的设计开发提供数据支撑。对比产品实际性能与设计仿真差异，为产品设计优化、工艺改进提供精准数据支撑，助力产品适配人形机器人、工业机器人核心应用场景！
