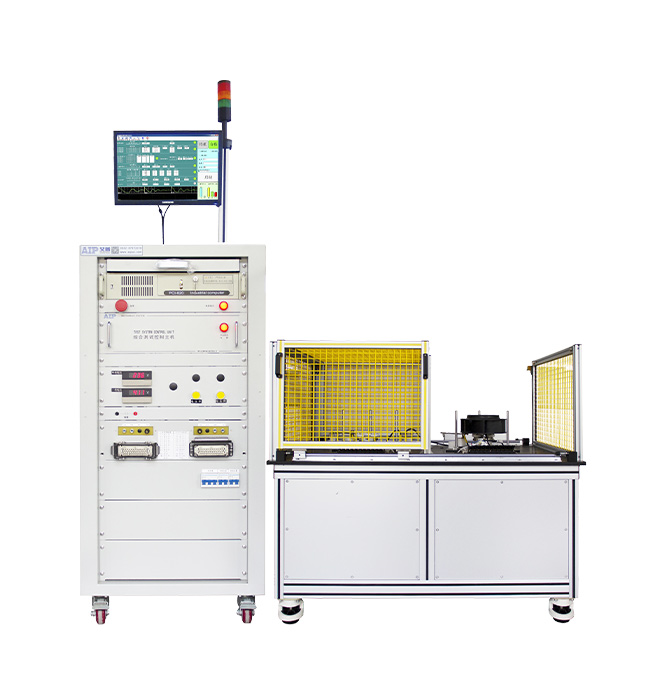

EC风机综合测试系统

一、EC风机综合测试系统测试项目

1、交流耐压：L、N、PT1、PT2、Vcc、Vsp/PWM、FG短接对机壳；

2、绝缘电阻：L、N、PT1、PT2、Vcc、Vsp/PWM、FG短接对机壳；

3、运行测试：测试空载电压、电流、功率、功率因数；

4、转向测试：通过光电传感器测试电机转向；

5、转速测试：通过FG反馈信号测试电机转速（通过传感器测试电机转速）；

6、FG测试：FG高电平、FG高电平、频率、占空比；

7、低压启动：给风机施加低于额定的电压，通过功率或风机报警继电器通断进行判断是否合格；

8、过压启动：给风机施加高于额定的电压，通过功率或风机报警继电器通断进行判断是否合格；

9、温控器导通测试：采用直流低电阻的方式判断温控器是否短路；

10、接地测试：测试产品的外壳和接地线的导通电阻；

11、泄漏测试：给电机施加1.06倍的额定电压，测试电机的泄漏电流值；

12、振动测试：通过振动传感器测量风机运行时产品的振动数值，用加速度表示；

13、条码扫描：通过条码扫描枪读取产品的条码，并保存在数据库中。

二、EC风机综合测试系统功能特点

1、全项目一站式检测：测试系统集成电气性能、转速扭矩、振动等全项测试，一次装夹完成全流程检测，无需多台设备切换，大幅提升检测效率。

2、高精度测量与高重复性：采用高精度传感器与专业采集模块，电气参数等测试项目精度高，数据一致性与重复性好，满足研发标定、出厂检验与认证测试要求。

3、支持全自动测试流程：一键启动、自动加载、自动判级、自动生成标准报表，减少人工干预，降低操作误差，适配产线批量检测与实验室高效测试。

4、强兼容性：适配多规格EC风机，覆盖不同功率、电压规格，支持PWM、RS485等多种调速与通讯协议，一机多用，柔性适配多型号产品。

5、高稳定性：整机模块化设计，抗干扰能力强，运行稳定耐用；具备过载、过流、堵转等多重保护，长期连续运行故障率低，适配车间产线与实验室高频使用。

6、软件友好，易操作易管理：可视化操作界面，简单易上手；支持数据存储、查询、导出、打印，可对接MES系统，实现数据联网与品质追溯，适配智能化工厂需求。

7、可定制化程度高：可根据风机功率、风量范围、工位数量、自动化产线需求进行定制扩展，兼顾标准机型与非标定制，满足不同用户场景。

三、不同规格的EC风机快速切换测试、数据追溯

1、型号管理：EC风机综合测试系统软件内置产品型号库，新建/导入某型号风机后保存测试项目与判定标准，切换规格时一键调取，无需重新设置参数。

2、快速夹装：标配快速对接治具/气动压紧，支持多规格风机兼容工装，换型时仅需更换对应夹具头。

3、数据追溯：所有测试数据自动存入EC风机综合测试系统数据库，支持按条码/批次/时间段查询、导出Excel/PDF报告，可选配MES系统对接（通过TCP/IP、RS232等接口）。
