机器人旋转关节模组测试方案

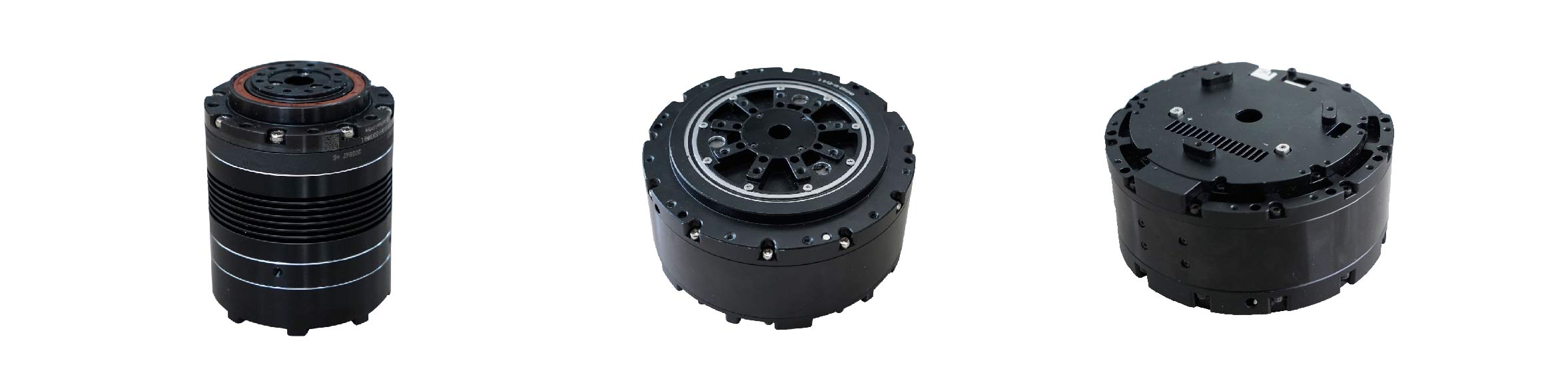

机器人旋转关节模组是工业机器人、协作机器人乃至人形机器人中最关键的执行单元，其性能优劣直接决定了整机的运动精度、动态响应能力与长期运行可靠性。为了全面验证关节模组是否满足设计指标，需要建立一套覆盖机械特性、电气性能及动态响应等多维度的标准化测试方案。

一、机器人旋转关节模组的机械性能测试

机械性能测试关注的是关节模组在不通电或静态工况下的被动特性以及安全保护功能。能够帮助工程师了解关节的顺滑性、刚性、传动间隙以及制动能力，为后续的控制算法和机械设计提供基础数据。

在测试中，首先要测量反向驱动转矩。这一指标反映了关节模组在断电状态下被外部力矩反向推动的难易程度，直接关系到协作机器人的安全性与人机交互的顺滑体验。采用高精度小量程转矩传感器匀速驱动输出端，系统会自动记录克服减速器和电机齿槽转矩所需的最小扭矩。与之密切相关的还有启停允许转矩，即在关节静止但未通电时，输出端能够承受的最大外部负载而不发生滑移。这两项标配测试可以快速评估关节的被动安全边界。

对于惯量匹配和结构刚性要求较高的应用场景，用户可以选择加测转动惯量、机械刚度、背隙以及伺服静刚度。制动与安全功能同样是机械性能测试中不可或缺的一环。额定静制动转矩测试的是抱闸在静止状态下能够保持的扭矩上限；而额定动制动转矩则模拟关节在高速旋转中触发急停，测量从额定转速到完全停止所需的制动距离与时间。此外，安全转矩关断功能作为可选测试项目，需要验证外部急停信号触发后，驱动器能否在极短时间内切断功率输出，同时维持编码器供电，以满足ISO 13849等国际安全标准。

AIP艾普的机器人关节模组测试系统严格对标GB/T 43200-2023《机器人一体化关节性能及试验方法》等国家标准，确保测试结果具有行业公信力。

二、机器人旋转关节模组的电气性能测试

电气性能测试是关节模组驱动能力的直接体现，覆盖了从空载到额定、从峰值转矩到持续效率的完整运行区间。这一部分的测试结果决定了关节能否满足机器人对出力、转速和能耗的苛刻要求。

机器人旋转关节模组电气性能测试最基本的测试项目是性能测试T-N曲线。通过自动化的负载拖拽，系统可以绘制出从空载到堵转全范围内的扭矩-转速特性图，并同时记录最高转速、额定转速、空载电流、额定转矩下的电流以及额定效率。AIP艾普的机器人旋转关节模组测试系统采用高响应同步采集板卡，一键生成完整报告。在此基础上，测试系统还会自动测量转矩常数，通过反电动势法或负载法精确计算该值及其线性度，为控制器参数标定提供依据。

对于追求轻量化和高功率密度的机器人关节，用户还可以选配转矩密度和功率密度测试，结合实测的外形尺寸与质量，由软件自动输出数值，方便不同设计方案的横向对比。在精度方面，绝对定位精度和重复定位精度是关节模组最为核心的指标之一。测试时配置角秒级圆光栅，在多圈旋转范围内选取若干目标位置，测量实际到位偏差。与此同时，转矩控制精度也需要通过串联式动态扭矩传感器进行验证，在额定扭矩范围内设定多个目标点，评估闭环控制误差。

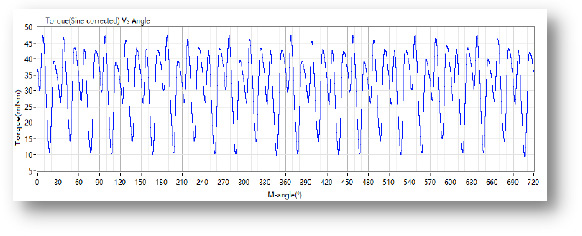

在稳态运行中，转速波动和转矩波动同样需要纳入标配测试。机器人旋转关节测试系统实时采集转速与扭矩信号，计算波动峰峰值与有效值，并可进一步进行FFT分析，分离出与换相频率、减速器啮合频率相关的波动分量，帮助工程师精准定位振动来源。

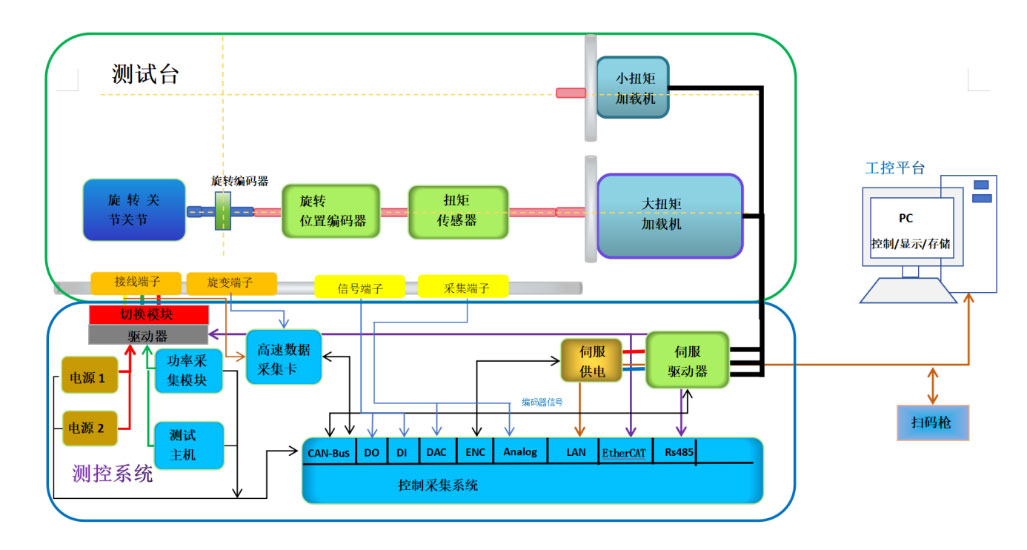

所有这些电气性能测试项目均集成在机器人关节模组测试系统中，测试数据可自动上传至工厂MES系统，实现“一机一档”的可追溯管理。

三、机器人旋转关节模组的控制性能测试

如果说静态电气性能决定了关节模组的“力气”，那么动态响应能力则决定了它的“身手”。

机器人旋转关节模组的控制性能测试主要评估关节在变指令、变负载下的跟随性能，包括阶跃响应时间、频带宽度、旋转角度范围以及振动噪声等。

在阶跃响应测试中，位置阶跃响应是标配项目。测试时输入正向或负向的位置阶跃指令，系统会记录从指令发出到实际位置首次进入稳定误差带的时间，同时观测超调量与振荡次数。转速阶跃响应和转矩阶跃响应虽然目前作为可选项目，但对于需要高动态响应的机器人应用场景同样至关重要。

频带宽度则是衡量关节动态特性的另一把标尺。位置频带宽度属于标配测试，通过输入正弦扫频位置指令，测量输出位置幅值衰减至-3dB时的频率，该数值越高，说明关节的位置环响应越快。转速频带宽带和转矩频带宽度作为选配，适合对控制带宽有极致要求的研发场景。

此外，对于有限转角的关节模组，例如人形机器人的髋关节或膝关节，旋转角度范围测试可以验证机械限位下的实际可旋转角度。振动与噪声测试则通过在关节外壳布置加速度计与麦克风，在全转速范围内测量振动速度（mm/s）和声压级（dB(A)）。AIP艾普提供专门的NVH测试系统模块，能够帮助用户定位共振频率，优化机械结构设计。

这些可选项目虽然并非每条产线都必需，但在研发阶段往往能提供极其宝贵的数据支撑。

从机械性能的被动特性，到电气驱动的效率与精度，再到动态响应能力，一套完整的机器人旋转关节模组测试方案需要涵盖数十项关键指标。基于青岛艾普智能仪器有限公司的产品体系，上述方案中既有反向驱动转矩、性能测试T-N、位置频带宽度、额定温升等标配项目，也有转动惯量、背隙、转矩密度、频带宽度扩展等灵活选配项，能够满足从研发摸底到量产抽检的全场景需求。

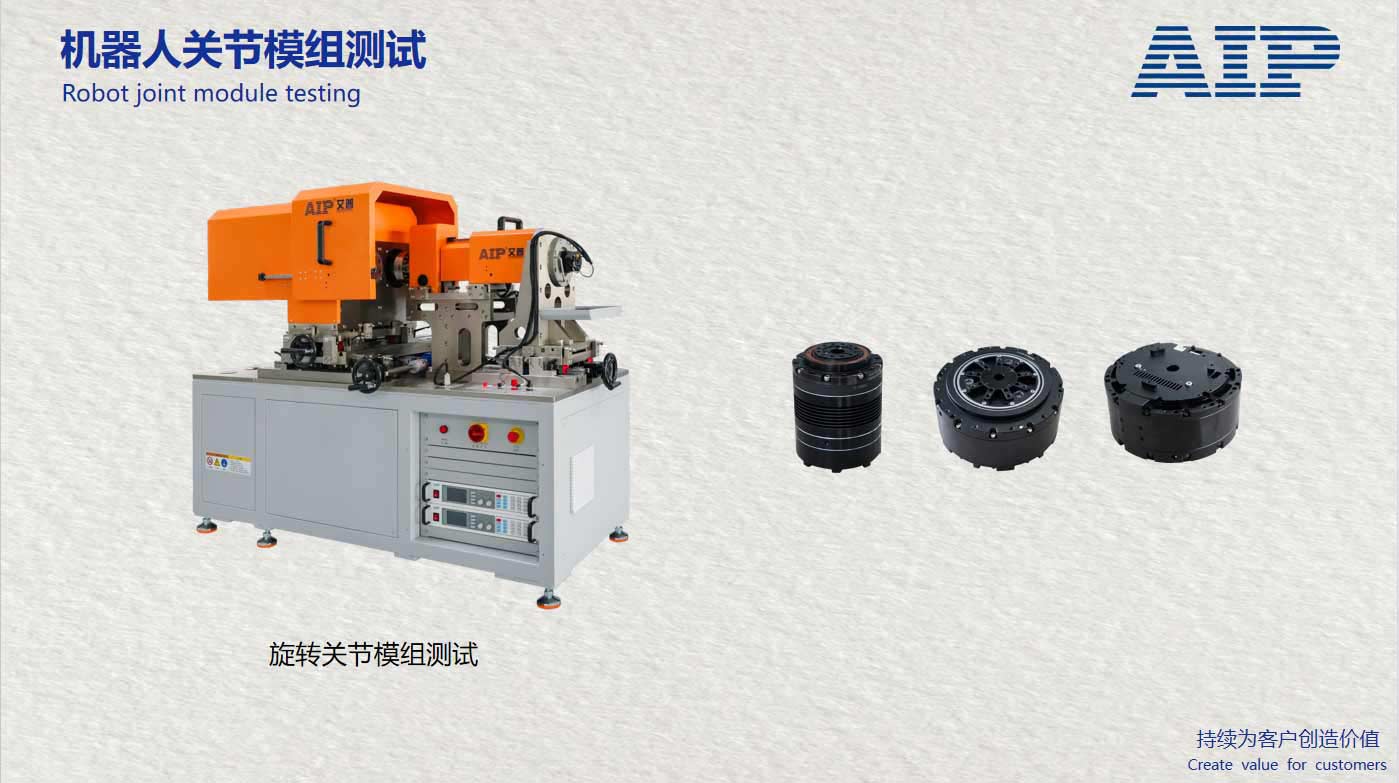

AIP艾普研发的机器人旋转关节模组测试系统通过标准化、数字化的测试流程，不仅可以让用户全面掌握关节模组的真实性能，更能为产品迭代和质量控制提供坚实的数据支撑，推动机器人核心部件向更高精度、更高功率密度和更高可靠性不断迈进！
