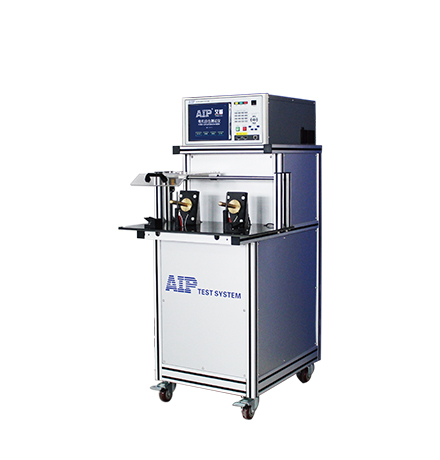

管状电机定子测试系统
产品概述:

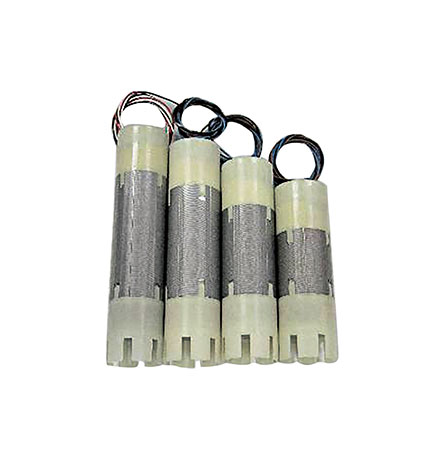

管状电机定子测试系统产品适用于管状电机定子的电气性能检测,一站式测试完成所有设定项目,在管状电机行业广泛应用。对电动窗帘电机、卷帘门电机、卷闸门电机、卷帘窗电机、车库门电机、遮阳棚电机等管状电机及管状电机定子进行批量测试。
测试项目:
交流耐压、绝缘电阻、直流电阻、匝间耐压、反嵌、转向
适合电机:

适用于管状电机定子的电气性能检测。

管状电机定子测试系统

一、功能特点

1、操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,人性化操作界面,功能界面自带帮助文档。

2、高速测试:单速定子测试时间仅需4S。

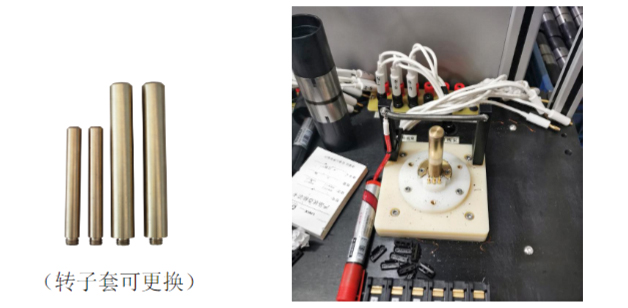

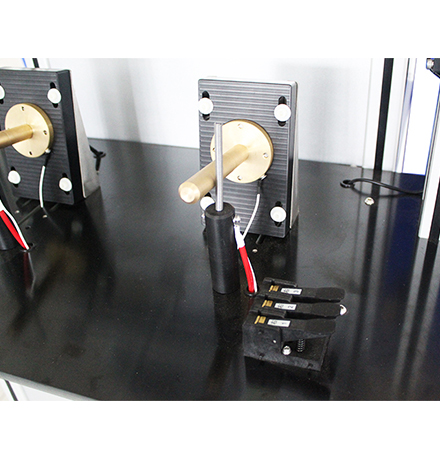

3、兼容性高:通过更换转子套,可兼容多款不同尺寸规格电机。

管状电机定子测试系统—AIP艾普

4、远程维护:联网后,可远程升级维护、故障排查,最大化保障电机生产。

5、开机自检:开机故障自诊断,保障每天设备正常运行。

6、高压闭环:高压输出闭环反馈,保证输出准确性,保证电机质量。

7、使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。

8、接口丰富:仪表自带USB、LAN(可转换为RS232或RS485)等接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。

9、多样启动:启动方式可选按钮启动、滑罩启动、网络启动,可自由选择。

10、语言支持:产品标配中文操作界面,可选配多种语言界面,满足国内外客户使用。

11、智能化:系统可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

12、模块化:测试模块完全独立,可根据需求实现串行或并行测试,单工位或多工位组合测试模式。


二、管状电机定子测试方法

管状电机定子是管状电机的核心组成部分,管状电机定子性能直接影响到整个电机系统的稳定运行。下面介绍使用管状电机定子测试系统对管状电机定子进行测试的方法。

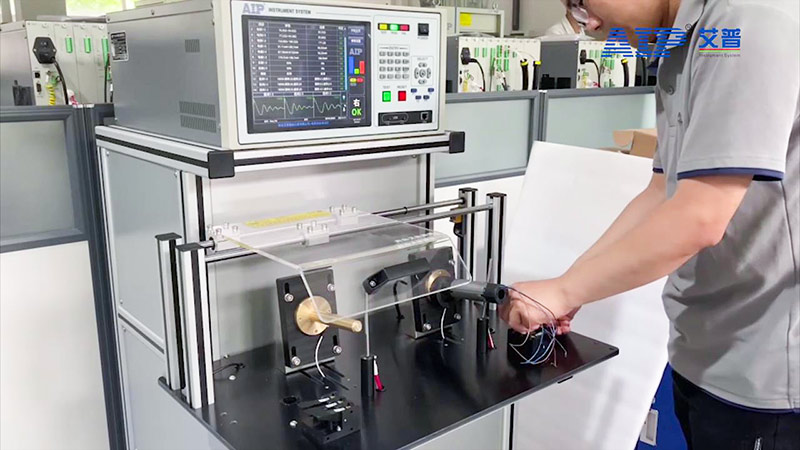

1、选定测试系统工装参数根据管状电机定子的尺寸参数,选择合适的系统工装。

管状电机定子测试系统—AIP艾普

2、选定定子测试项目:根据管状电机定子厂家的测试需求,选择定子的测试项目,因测试系统都是定制的,所以定子测试项目可以根据需求进行增减。文中测试系统的测试项目有电阻、电感、反嵌、磁旋和匝间。

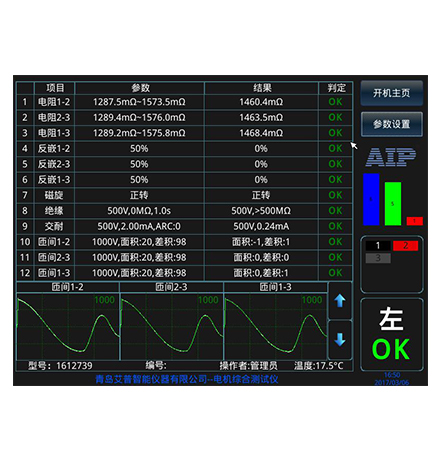

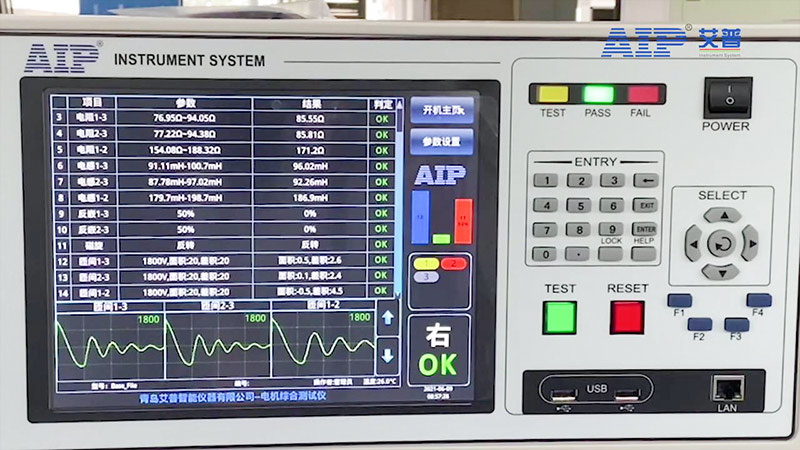

3、得到管状电机定子测试结果:滑盖或按键可以启动测试系统。管状电机定子测试系统自动得到测试数据、测试曲线及测试结果(OK/NG)。

管状电机定子测试系统—AIP艾普

管状电机定子测试系统的优势在于测试高效精准,数据自动统计,定子测试项目涵盖了电阻、电感等多方面电气性能测试。通过使用管状电机测试系统的测试方法的,可以全面评估管状电机定子的性能和可靠性,为电机系统的正常运行提供保障。

型号

管状电机定子测试系统

测试项目

交流耐压、绝缘电阻、匝间耐压、直流电阻、转向

测试对象

管状电机定子

测试工位

双工位

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+0.05mA)

击穿电流预置报警范围

上限:0.10~20.00mA;下限:0.00~20.00mA

测试时间范围/分辨率

0.5~999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V       ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

绝缘电阻报警设定范围

上限:0~500MΩ;下限:1~500MΩ

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V         ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ       ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

温度补偿功能

测量范围/精度

-10.0℃~+50.0℃      ±0.5℃

转向

转向判断

正转、反转、不转
