永磁转子磁分布测试系统

一、永磁转子磁分布测试仪主要功能

1、磁场分布测量：系统能够准确测量永磁转子表面的磁场分布，包括极数、极性、磁极的峰值、角度、面积、宽度等关键参数。

2、数据处理与分析：系统具备强大的数据处理与分析功能，可以对采集到的磁场数据进行统计分析，计算最大值、最小值、平均值、标准差等统计量，以评估磁场分布的均匀性和稳定性。

二、永磁转子磁分布测试仪产品特点

1、充磁（选配）、磁通检测一体，充完磁后立即测磁通量；

2、充磁电压：0-2500V可调；充磁电流：5-15KA可调，根据产品不同也可定制；

3、冷却水温设定、监控、冷水机联锁等功能；

4、表磁探头最多可选配4个，可定制，探头距离、位置、角度可调，转子旋转速度伺服可调；

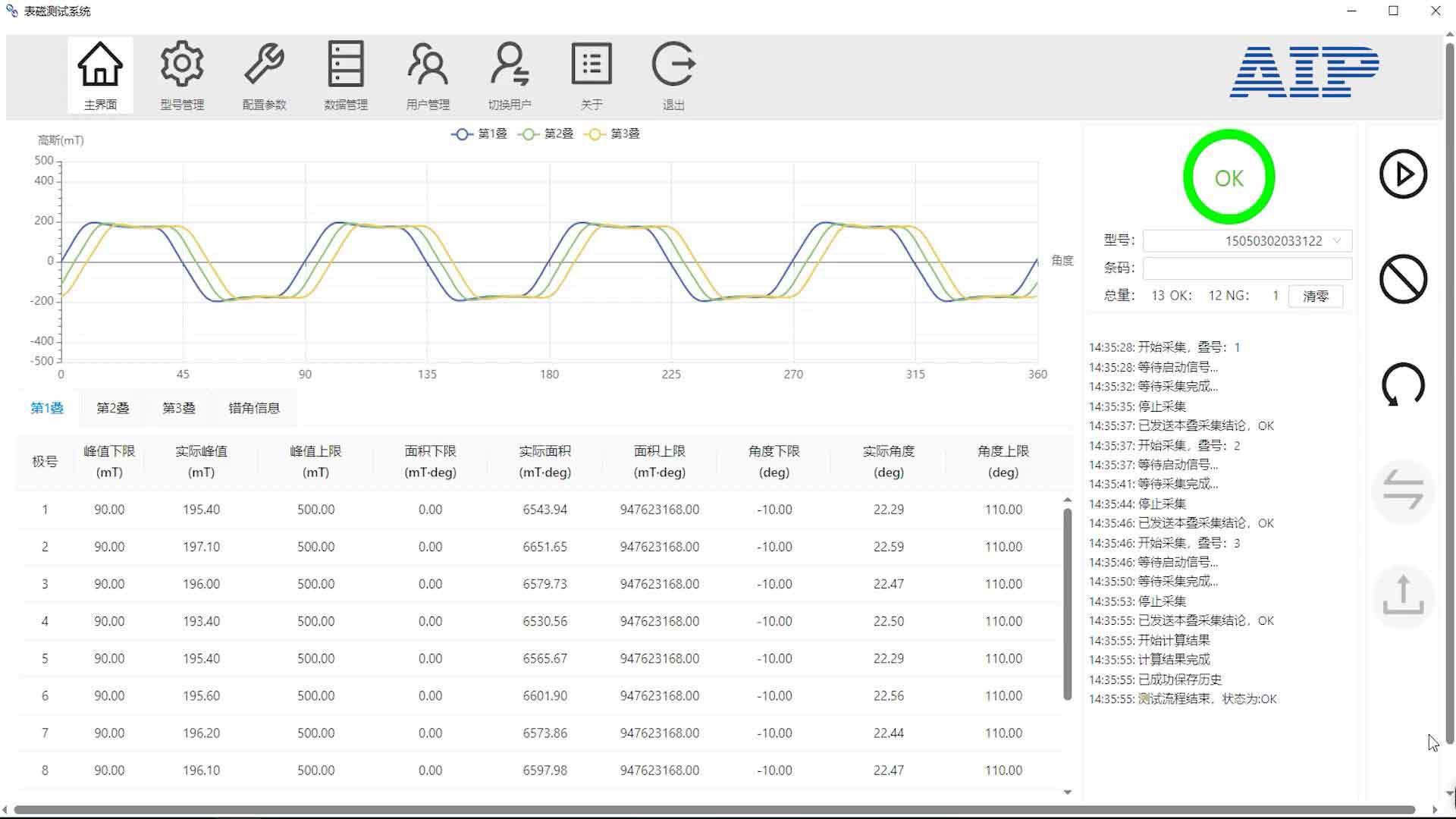

5、表磁测试结果可列出各层、各磁极的峰值、面积、角度并计算出同层各极的最大值、最小值、平均值、总值，还计算出各层与第一层的磁极错角“斜极角度”等功能；

6、表磁测试系统与测试软件独立，实现测试台、软件分别定制。

三、永磁转子磁分布测试仪应用场景

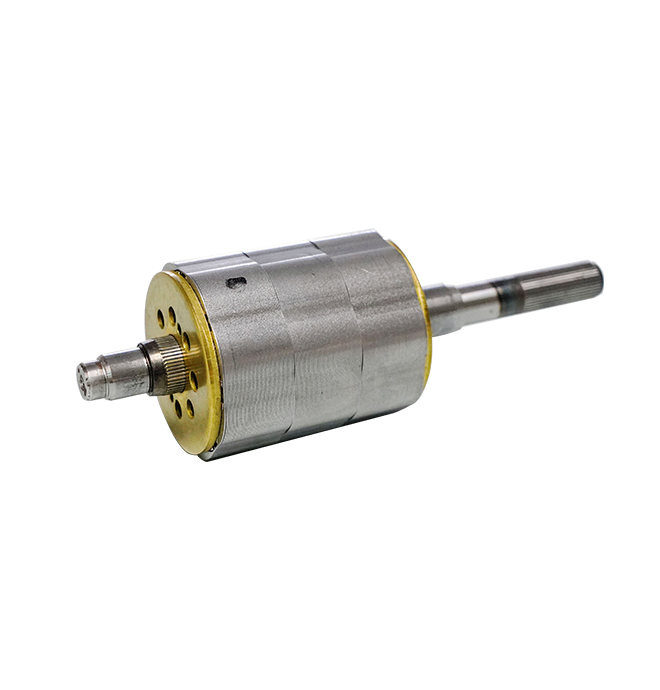

永磁转子磁分布测试系统广泛应用于电机制造、磁材生产、零件加工等领域，用于对永磁转子的磁场分布性能进行快速、准确的检测和分析。通过该系统，使用者可以及时发现和解决永磁转子磁场分布不均等问题，提高产品质量和生产效率。

四、永磁转子磁分布测试仪工作原理

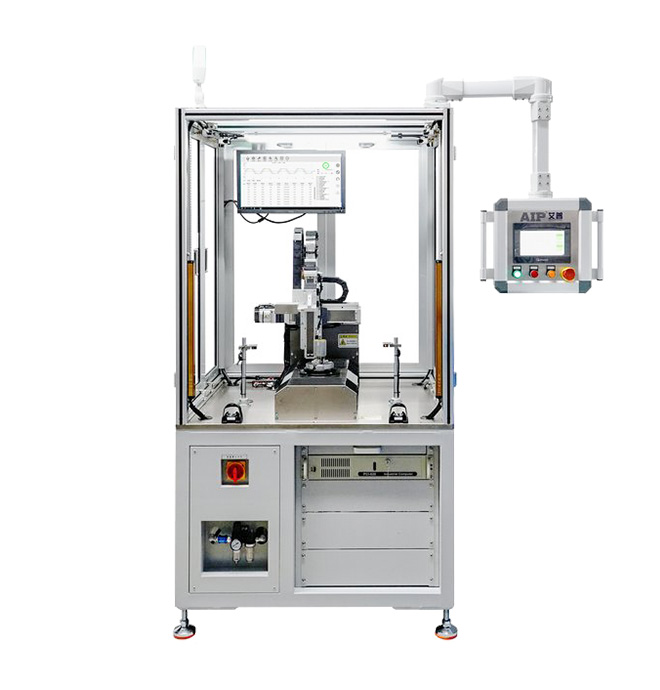

永磁转子磁分布测试系统通过探头对被测永磁转子表面进行扫描，采集磁场数据。测试平台上的旋转卡盘可以带动被测样品旋转，以实现全面的磁场分布测量。测试软件则负责控制探头的移动、采集数据，并对数据进行处理和分析，最终生成磁场分布图等相关测试结果。
