电动工具直流无刷电机测试系统
产品概述:
本产品适用于电动工具直流无刷电机电气性能检测,一站式测试完成所有设定项目,具有稳定性高、体积小、速度快、效率高等特点
测试项目:
交流耐压、绝缘电阻、匝间耐压、直流电阻、空载性能、霍尔特性
适合电机:

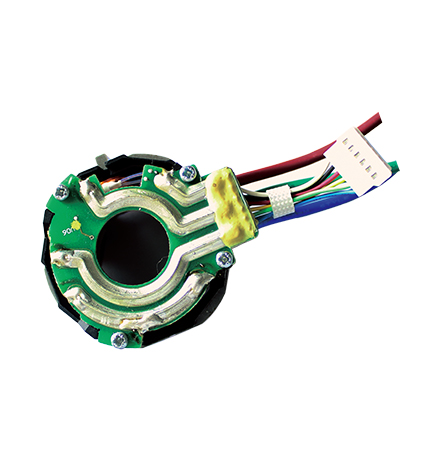

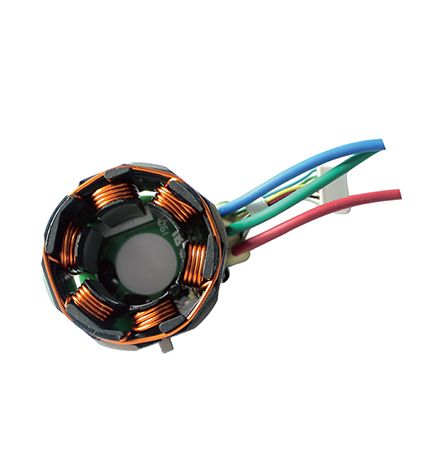

适用于电动工具直流无刷电机电气性能检测。

电动工具直流无刷电机测试系统

功能特点

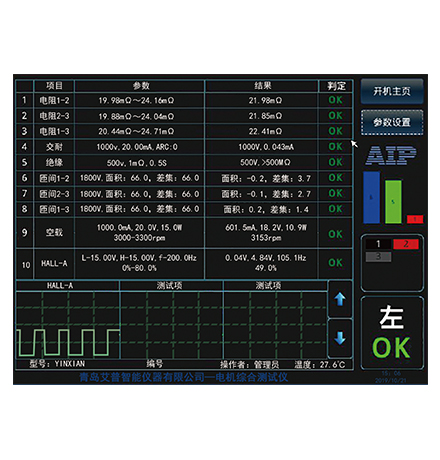

操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,人性化操作界面,功能界面自带帮助文档。
超高性能:兼容耐压、绝缘、匝间、电阻、转向、空载、堵转、低压启动等测试项目。
适应性强:匝间测试支持10uH以上线圈的匝间测试,匝间测试电压闭环反馈,测试更加准确。
易于维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。
超高效率:一次接线,一站式完成全部性能检测。
使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。
接口丰富:仪表自带USB、LAN(可转换为RS232或RS485)等接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。
多样启动:启动方式可选按钮启动、滑罩启动、网络启动,可自由选择。
语言支持:  产品标配中文操作界面,可选配多种语言界面,满足国内外客户使用。
智能化:    系统可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

产品概述

本产品适用于电动工具直流无刷电机电气性能检测,一站式测试完成所有设定项目,具有稳定性高、体积小、速度快、效率高等特点。

测试项目

交流耐压、绝缘电阻、匝间耐压、直流电阻、空载性能、霍尔特性。






  型 号
  AIP892X系列
  测试对象
  电动工具直流无刷电机
  测试工位
  双工位
  交流耐压
  输出电压设定范围/精度
  AC 500~3000V      ±(2%×设定值+10V)
  击穿电流测量范围/精度
  0.10~20.00mA       ±(2%×显示值+0.05mA)
  测试时间范围/分辨率
  0.5~20s    0.1s/步
  电弧侦测
  1~9级(9级为最高灵敏度)
  绝缘电阻
  输出电压设定范围/精度
  DC 500V/1000V         ±(2%×设定值+10V)
  绝缘电阻测量范围/精度

  1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示

  值+5MΩ)

  测试时间范围/分辨率
  0.5~999.9s   0.1s/步
  匝间测试
  输出电压设定范围/精度
  500~3000V          ±(3%×显示值+8V)
  波形比较项目
  面积、差积、电晕、相位;测试界面显示三个匝间波形
  直流电阻测试
  测量范围及精度
  10.0mΩ~20KΩ     ±(0.3%×显示值+3个字)  可设定温度补偿
  测试时间范围/分辨率
  0~20s  0.1s/步
  测量范围/测量精度
  -10.0℃~+50.0℃   ±0.5℃
  空载特性
  电压测试范围
  DC:20~400V
  电压精度
  ±(0.5%×显示值+1个字)
  电流测试范围
  0.02~2.0A
  电流精度
  ±(0.5%×显示值+2个字)
  功率测试范围
  1.0-800W
  功率精度
  ±(0.5%×显示值+5个字)
  转向
  转向判断
  正转、反转、不转
  霍尔特性
  VCC电源
  3.00~18.00V    ±(0.5%×设定值+3个字)
  高低电平范围及精度
  0.00~18.00V    ±(0.5%×显示值+3个字)
  频率范围
  1.0Hz~999.9Hz
  占空比范围
  1.0~99.9%
  占空比精度
  ±(0.5%×显示值+2个字)
