无刷电机定子测试系统
产品概述:
无刷电机定子测试系统适用于各种直流无刷电机定子电气性能的检测,主要应用于新能源汽车、风扇、空调、洗衣机、吸尘器、电动工具等产品上的无刷电机定子的电气综合性能参数快速精准测试。测试完成后给出合格及不合格指示及声光报警。设备操作区入口安装光幕,切实保护操作者人身安全。
测试项目:
交流耐压、绝缘电阻、匝间耐压、直流电阻、线圈电感、转向、反电动势、相序、霍尔特性。
适合电机:

无刷电机定子测试系统主要应用于新能源汽车、风扇、空调、洗衣机、吸尘器、电动工具等产品上的无刷电机定子的电气综合性能参数快速精准测试。

无刷电机定子测试系统

一、功能特点

1、集成设计:一体化架构创新设计方案,简化操作工位。

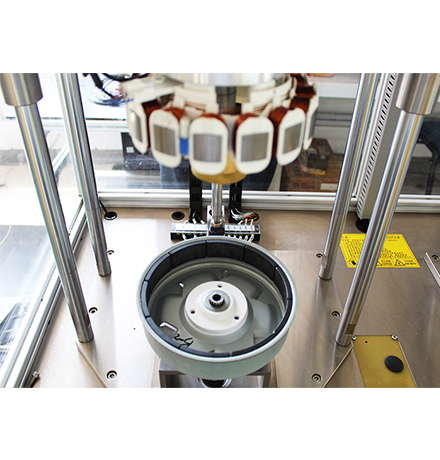

2、快速夹装:采用简单高效的装夹方案,方便产线人员操作,满足产线生产节拍。

3、软件特色:用户权限设定功能;海量存储,可预先设定超过1000项测试档案。

4、信息对接:支持与生产管理系统对接。

5、超高性能:兼容耐压、绝缘、匝间、电阻、电感、反电动势、霍尔等测试项目。

6、适应性强:匝间测试支持10uH以上线圈的匝间测试,匝间测试电压闭环反馈,测试更加准确。

7、简易维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

8、使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。

9、接口丰富:仪表自带USB、LAN(可转换为RS232、RS485等)接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。


二、无刷电机定子测试步骤

无刷电机定子的质量和性能直接影响到电机的整体性能和可靠性。为了保证无刷电机定子的质量,必须进行全面而精准的测试。为此,无刷电机定子测试系统应运而生,该系统能够对无刷电机定子的各项关键参数进行快速、精准的测试。

无刷电机定子测试步骤主要分为以下几步:

1、首先启动无刷电机定子测试系统,并连接待测的电机定子至测试系统。确保连接稳固、安全,并且在进行必要的参数设置,如测试电压、电流范围等。

2、将待测定子固定、系统参数调整后,按动绿色启动按钮,开始对无刷定子进行测试。无刷电机定子测试系统常规情况下都是定制的,常规的测试项目有:交流耐压、绝缘电阻、匝间耐压、直流电阻、线圈电感、转向、反电动势、相序、霍尔特性,可以根据实际需求进行增减。

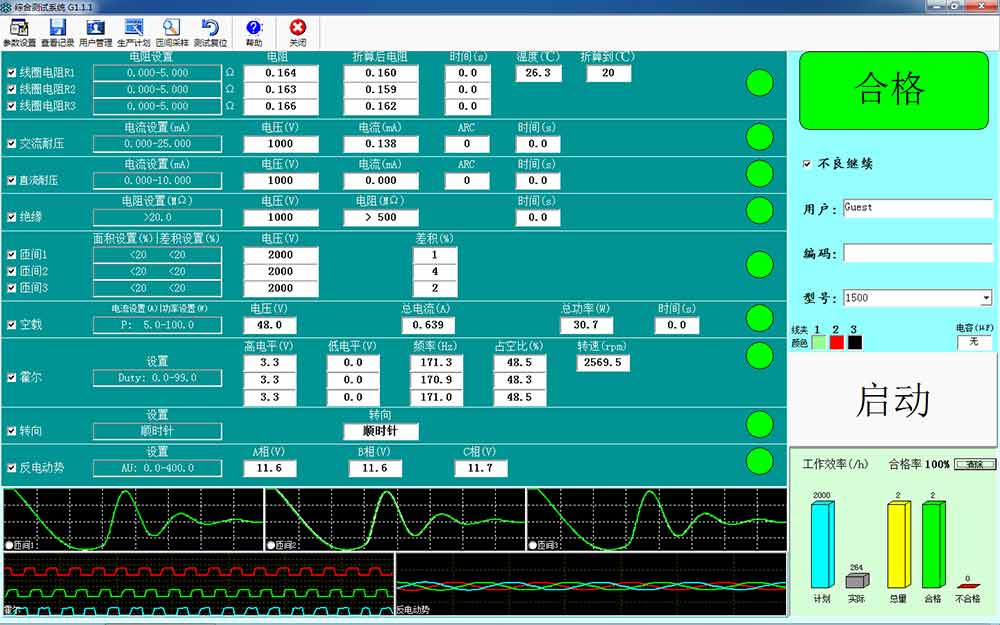

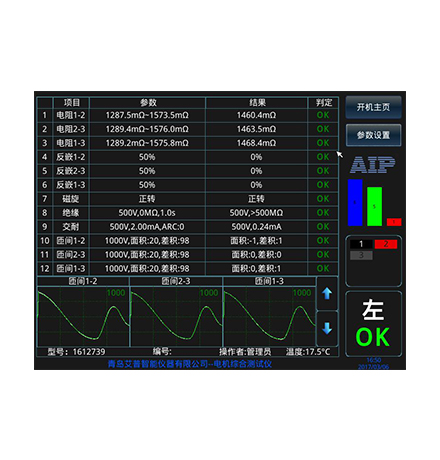

3、最后,无刷电机定子测试系统自动记录电机测试结果,系统生成详细的测试报告。报告中包括各项测试数据、波形图及结果分析,为电机定子的质量控制和性能优化提供有力支持。

在整个测试过程中,无刷电机定子测试系统能够自动记录数据、实时监控运行状态,并具备异常报警功能,确保测试过程的安全性和可靠性。

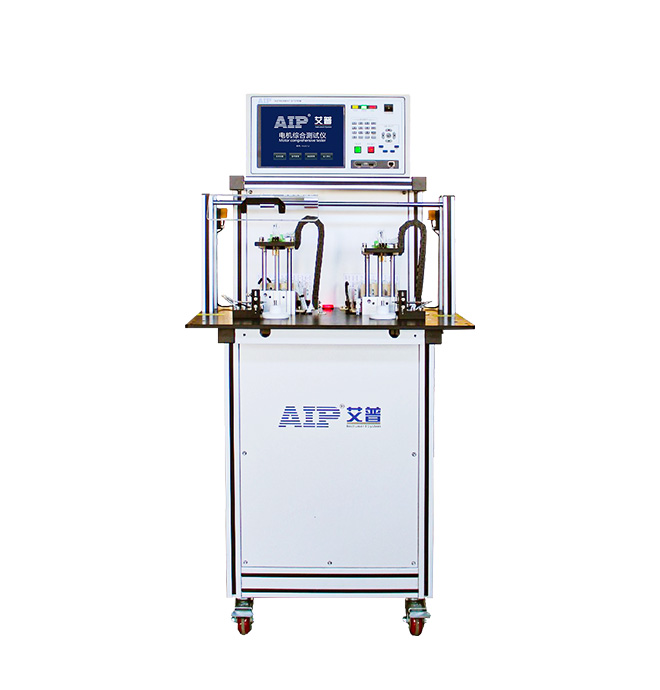

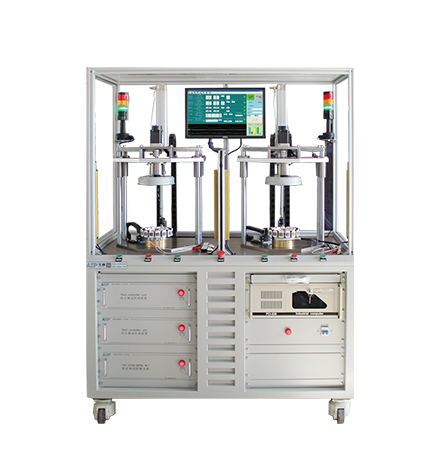

无刷电机定子测试系统—AIP艾普

型号

AIP891X系列

AIP9863系列

 测试项目

交流耐压、绝缘电阻、匝间耐压、直流电阻、转向

交流耐压、绝缘电阻、匝间耐压、直流电阻、线圈电感、转向、反电动势、相序、霍尔特性

测试对象

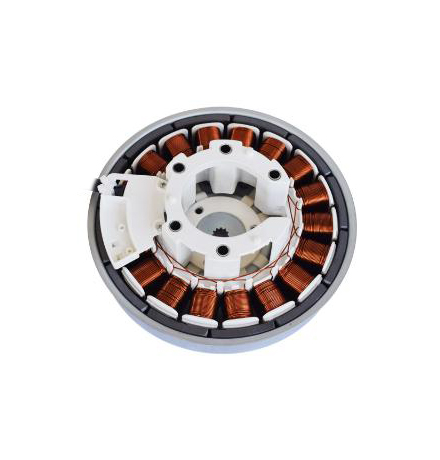

直流无刷电机定子(内转子、外转子)

测试工位

双工位

交流耐

输出电压设定范围/精度

AC 200~3000V     ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+5个字)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V      ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ            ≤100MΩ:±(3%×显示值+0.5MΩ); >100MΩ:±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V          ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ      ±(0.3%×显示值+3个字)

测试时间范围/分辨率

0~999s  0.1s/步

温度补偿功能

可设定

电感测试

测试频率

100Hz\120Hz\1kHz\10kHz

测试电平

0.3V\0.6V\1V

测试范围/基本精度

1µH~2H   0.5%

转向

转向判断

正转、反转、不转

反电动势

电压测量范围/精度

20~200V           ±(0.5%×显示值+0.5V)  量程可定制

转速设置范围

200-3000rpm       推荐反电动势测试转速为1000rpm

相序测试

相序判断

A-B-C \ A-C-B

霍尔特性

VCC电源

3.00~18.00V      ±(0.5%×设定值+3个字)

高低电平范围/精度

0.00~18.00V      ±(0.5%×显示值+3个字)

频率范围

1Hz~599Hz

占空比

0.0~100.0%          ±(0.5%×显示值+2个字)

PG/Hall波形

波形显示
