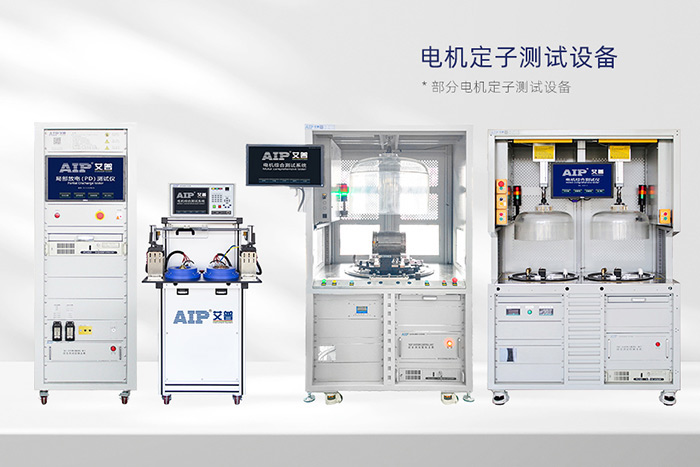

电机定子测试系统
产品概述:
电机定子测试系统产品适用于各类型电机定子的电气性能检测,比如汽车电机、家电电机(洗衣机、空调、风扇等)、水泵电机、步进电机、罩极电机、串激电机、伺服电机等,一站式测试完成所有设定项目,稳定、快速、高效、精准,现已出口到多个国家。
测试项目:
交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向
适合电机:

电机定子测试系统适用于各类型电机定子的电气性能检测,比如汽车电机、家电电机(洗衣机、空调、风扇等)、水泵电机、风机电机、汽车电机、电动工具电机、步进电机、罩极电机、串激电机、伺服电机等。

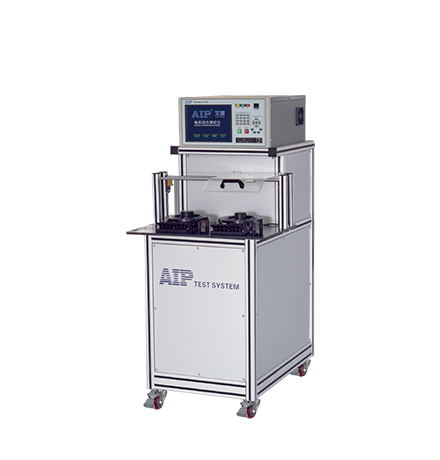

电机定子测试系统

一、功能特点

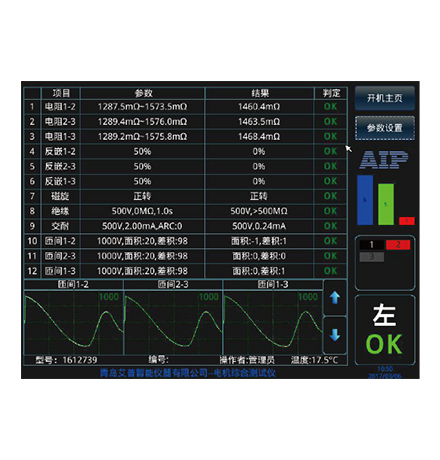

1、操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,人性化操作界面,功能界面自带帮助文档。

2、超高性能:兼容耐压、绝缘、匝间、电阻、转向、电感等测试项目。

3、适应性强:匝间测试支持10uH以上线圈的匝间测试,匝间测试电压闭环反馈,测试更加准确。

4、易于维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

5、超高效率:一次接线,一站式完成全部性能检测。

6、使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。

7、接口丰富:仪表自带USB、LAN(可转换为RS232、RS485等)接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。

8、多样启动:启动方式可选按钮启动、滑罩启动、网络启动,可自由选择。

9、语言支持:产品标配中文操作界面,可选配多种语言界面,满足国内外客户使用。

10、智能化:系统可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

11、模块化:测试模块完全独立,可根据需求实现串行或并行测试,单工位或多工位组合测试模式。


二、电机定子测试系统应用

电机定子作为电机的核心部件,其性能和质量对电机的整体运行效果至关重要。因此,电机定子测试系统作为电机定子出厂前的最后一道检测工序设备尤为重要。

电机定子测试系统是一种集数据采集、分析、判断于一体的综合性测试设备。电机定子测试系统通过高精度的传感器和先进的测试算法,对电机定子的各项性能进行全面、准确的检测。

在实际应用中,电机定子测试系统主要用于以下几个方面:

1、电机定子质量控制与保证:电机定子测试系统通过在生产端对定子的绝缘、匝间、电阻等进行全面检测,可以及时发现和解决潜在问题,从而确保电机的制造质量达到标准要求。

2、电机定子性能评估与优化:通过对电机定子进行参数测量和性能评估,可以了解电机的工作状态和性能表现。电机定子测试系统通过检测电气性能等多个关键指标,为电机的设计、改进和优化提供重要参考。

3、生产效率与成本控制:电机定子测试系统具有稳定、快速、高效、精准的特点,能够在较短的时间内完成对电机定子的全面测试,提高生产效率,降低生产成本,为企业节约时间和资源。

电机定子测试系统-AIP艾普


三、电机定子测试系统优势及意义

电机定子测试系统以其稳定、快速、高效和精准的特点脱颖而出。通过一套系统,用户能够稳定地完成所有设定项目的测试,无需多次移动设备或调整参数,从而节约了时间和资源。此外,这些系统的出口到多个国家,证明了其在国际市场上的竞争力和可靠性,为电机制造企业在全球市场上赢得更多机会。

电机定子测试系统涵盖了多个关键测试项目,包括交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向等,定制测试设备可根据实际情况对测试项目进行增减。通过对这些项目的全面测试和分析,可以确保电机定子的质量和性能达到标准要求,提高产品的竞争力和市场占有率。这对于各个领域的电机应用都至关重要,从工业制造到交通运输再到能源领域,都离不开对电机定子性能的准确评估和测试。


型号

AIP8911-036

AIP8912-036

AIP8913-036

AIP8914-036

AIP8915-036





测试项目

AIP8911-036:交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向;

AIP8912-036:交流耐压、绝缘电阻、匝间耐压、直流电阻、反嵌、转向;

AIP8913-036:交流耐压、绝缘电阻、匝间耐压、直流电阻、转向(模拟转子方式);

AIP8914-036:交流耐压、绝缘电阻、匝间耐压、直流电阻、电感;

AIP8915-036:交流耐压、绝缘电阻、匝间耐压、直流电阻;

测试对象

单相电机定子(单速、多速)

测试工位

双工位

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+0.05mA)

击穿电流预置报警范围

上限:0.10~20.00mA;下限:0.00~20.00mA

测试时间范围/分辨率

0.5~999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V      ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

绝缘电阻报警设定范围

上限:0~500MΩ;下限:1~500MΩ

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V       ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位;测试界面显示三个匝间波形

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ     ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

测量范围/精度

-10.0℃~+50.0℃   ±0.5℃

电感测试

测试频率

100Hz\120Hz\1kHz\10kHz

测试电平

0.3V\0.6V\1V

测试范围/基本精度

1µH~2H    0.5%

反嵌

反嵌判断

检测线包存在是否上、下或者左、右嵌入不对情况

转向

转向判断

正转、反转、不转
