直流无刷电机（Brushless DC Motor，简称BLDCM）的反电动势（BEMF）是指电机旋转时，绕组切割永磁体磁场产生的感应电动势。反电动势参数直接影响电机的运行效率、控制性能和无传感器控制系统的可靠性。

一、直流无刷电机反电动势测试原理

无刷电机反电动势测试需要基于其物理特性展开。根据电磁感应原理，反电动势由转子旋转切割磁场产生，其大小与转子角速度、磁场强度、绕组匝数及气隙密切相关，在电机设计定型后，转速成为影响反电动势的核心变量。

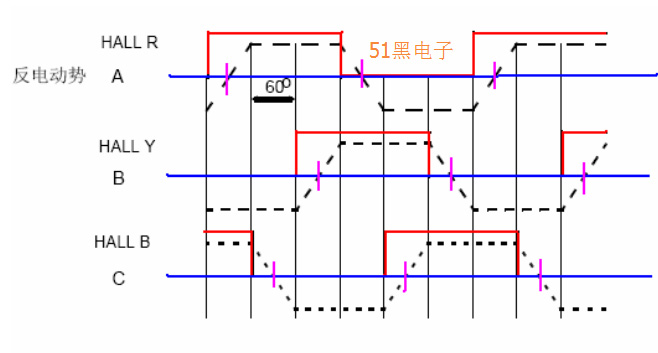

直流无刷电机反电动势测试的关键在于捕捉非导通相绕组的感应电压信号，尤其是过零点位置 —— 三相六状态运行的电机在任意时刻总有一相悬浮，该相电压可直接反映反电动势特性。

二、直流无刷电机反电动势测试方法

使用无刷电机测试系统测试无刷电机反电动势更精准高效。

在硬件层面，无刷电机测试系统采用高精度电压采集模块，直接接入电机三相绕组端子，无需额外构建中性点电路，避免信号衰减与相位失真。针对空调风扇、洗衣机DD电机等不同场景，系统可定制双工位并行检测单元，同步完成反电动势、霍尔信号及相位差等多参数测试。

在测试流程上，无刷电机测试系统实现了自动化操作：操作人员通过气动夹装固定电机后，一键启动测试程序，系统先控制电机进入预设转速区间，再利用同步采样技术捕捉 PWM 关断时刻的反电动势信号，有效规避高频干扰。

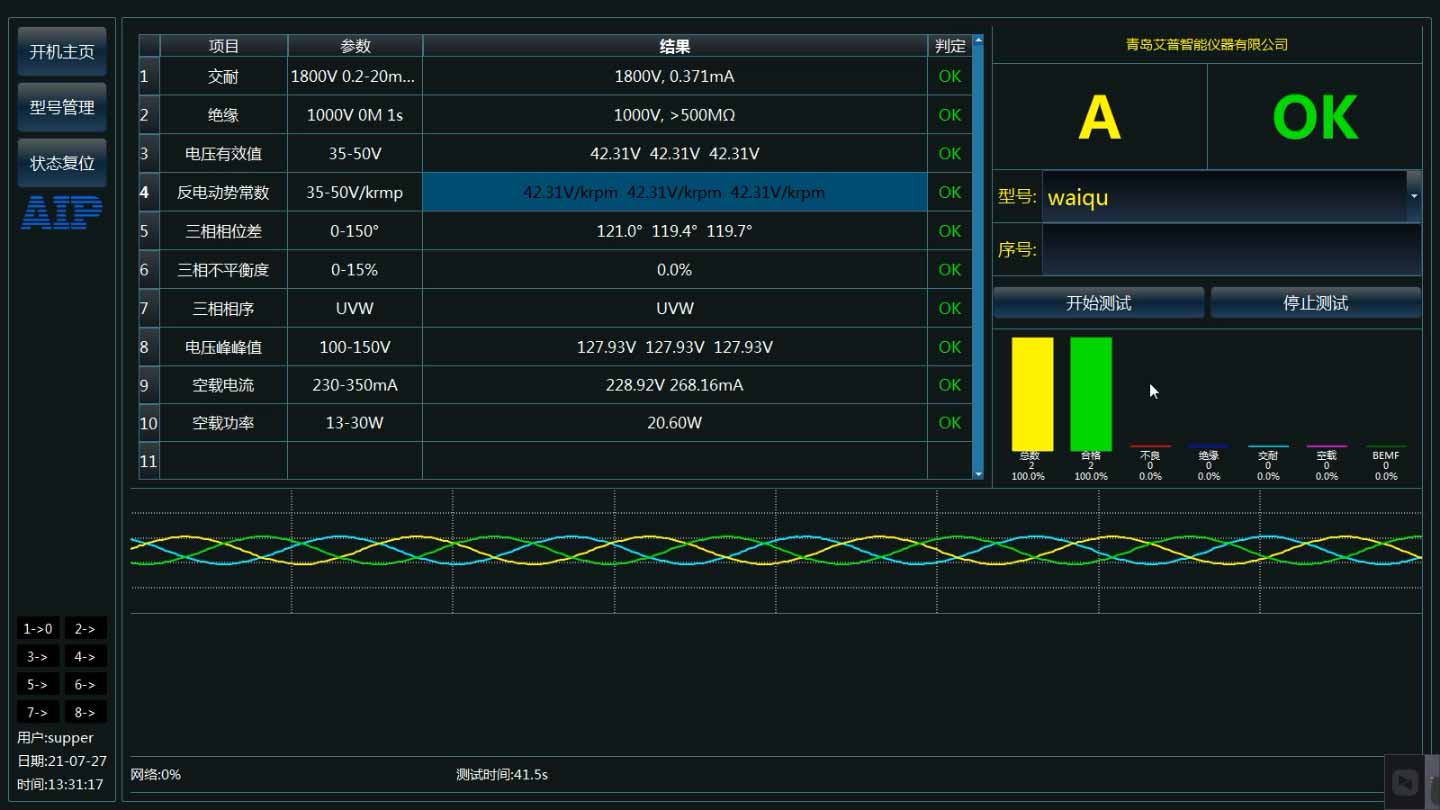

直流无刷电机测试数据经数字滤波与相位校正后，自动生成反电动势波形、过零点延时等参数报告，并实时上传至 MES 系统实现可追溯管理。

直流无刷电机反电动势测试的核心在于精准捕捉有效信号并规避干扰。无刷电机测试系统通过硬件定制化与软件智能化的深度融合，既实现了测试流程的高效自动化，又保证了检测结果的精准可靠，为电机生产与研发提供了有力的技术支撑。
