水泵电机测试解决方案

水泵是输送液体或使液体增压的机械。其中的电机将机械能使液体能量增加,所以水泵的核心还是电机,根据应用环境分工业水泵(380V)和家用水泵(220V),常见的有屏蔽泵、自吸泵、离心泵、深井泵、潜水泵、污水泵、管道泵、制冷泵等。

水泵电机测试解决方案—AIP艾普

水泵电机的制造主要分为定子、转子和整机三部分,以感应电机为主,现在市场部也逐步出现部分的无刷电机(可参考无刷电机测试),所以水泵电机的测试也分定子测试、转子测试、整机测试和水泵安规测试四个模块。

AIP艾普拥有全套水泵电机测试解决方案,可分为两大类:

一、按照水泵电机结构分类

水泵电机测试解决方案内含水泵电机测试系统水泵电机定子测试系统水泵电机铸铝转子测试系统等三大类。除此之外,根据水泵电机种类不同,在下方对水泵电机测试系统进行更加细化的介绍。

水泵电机测试解决方案—AIP艾普

二、按照水泵电机种类分类

可分为:交流水泵电机测试方案和无刷水泵电机测试方案和水泵安规测试方案:

1交流水泵电机测试方案:主要对交流水泵的定子、铸铝转子和整机进行批量测试。

常规测试项目包括:交流耐压、绝缘电阻、直流电阻、匝间耐压。

交流水泵电机测试方案测试项目
电机定子测试 常规测试项目+反嵌、转向
电机真空测试

 常规测试项目+反嵌、转向

电机单点线伤测试 适用于水泵电机定子单点或多点破损的检测,在满足测试效果可媲美盐水试验的前提下,保证不破坏电机,实现批量化生产,降低企业成本
电机搭线垂线测试 适用于电机定子浸漆前工序,不管漆包线有无破损,对漆包线触碰到硅钢片的不良现象,均可检出,批量生产
铸铝转子测试 断条、细条、最大幅值、最小幅值、电阻电抗
交流水泵电机测试 常规测试项目+低压启动、空载功率、转向
测功机测试 电压、电流、功率、转速、扭矩、效率、寿命试验、温升试验

2、无刷水泵电机测试方案:主要对无刷电机定子、永磁转子和整机进行批量测试,其中针对水泵电机定子的反电动势和空载、负载都有专门的测试设备,可根据实际需求进行选择。

常规测试项目包括:交流耐压、绝缘电阻、直流电阻、匝间耐压。

无刷电机测试系统测试项目
无刷电机定子测试 常规测试项目+电感、转向
无刷电机定子反电动测试

 常规测试项目+空载性能、霍尔特性、反电动势、相位差

无刷电机转子测试 空载性能、霍尔特性、反电动势、相位差、转向
无刷水泵电机空载测试 常规测试项目+空载性能、接地电阻、旋向
无刷电机反电动势/负载测试 交流耐压、绝缘电阻、直流电阻、反电动势(角型测试和星型测试)、相位差


3、水泵安规测试方案:可兼容单相多档水泵和三相水泵测试。

常规测试项目包括:交流耐压、绝缘电阻。

水泵安规测试方案测试项目
水泵安规综合测试方案1 常规测试项目+低压启动、空载功率
水泵安规综合测试方案2

 常规测试项目+接地电阻、泄漏电流、低压启动、空载功率、转向


以下为部分无刷电机测试系统应用案例:

水泵电机测试解决方案—AIP艾普

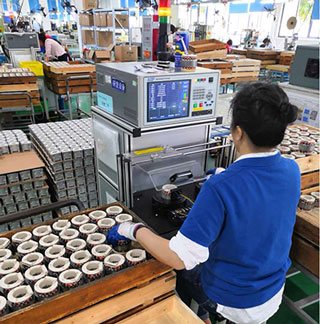

图一为AIP艾普水泵电机定子测试系统客户应用现场,该系统采用插板式模块设计,按键和触摸屏两种操作方式可选,内置wifi模块,可远程升级维护,系统一经推出即得到众多新老客户的青睐,单相单速水泵电机最快可4s测完,测试快、准、稳,售后及时,功能强大,您还等什么呢,水泵电机整机测试设备也采用上述定子结构设计,多档功率一次性测试完成,数据可上传服务保存,实现数据可追溯性,可配置条码扫描功能,实现数据的全面对接。

AIP艾普水泵电机铸铝转子测试技术是2012年与日本ES合作开发完成,通过不断优化创新改良,使之更适合产线批量应用,全部参数数据化,可设上下限,降低操作员技术要求,快捷判断转子问题,单个转子测试时间仅需3秒左右,快速、高效、精准是艾普设计产品坚持的一贯理念,没有最好只有更好。

AIP艾普专注全球电机测试,完善的水泵电机测试解决方案可协助用户创造并保持竞争优势!定制测试方案欢迎来电详询!

艾普智能仪器—水泵电机测试解决方案
