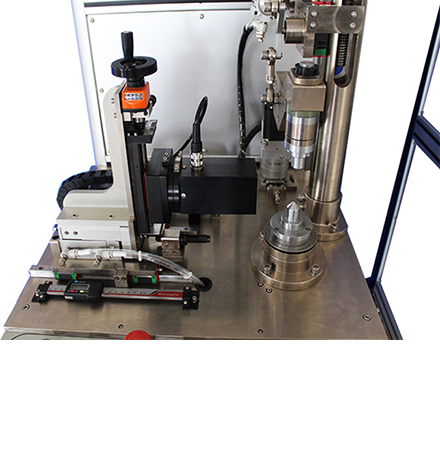

铸铝转子测试系统
产品概述:
铸铝转子测试系统于2012年推出市场,十余年的技术沉淀,完全替代进口品牌。 AIP艾普研制专用传感器,根据传统理论利用数字信号处理方法自动进行分析判断铸铝转子导条的质量,应用于各类铸铝、铸铜转子,如:汽车电机铸铝转子、压缩机电机铸铝转子、工业电机铸铝转子、水泵电机铸铝转子等。
测试项目:
断条、细条、气孔、斜槽偏移、电阻、电抗
适合电机:

应用于各类铸铝、铸铜转子,如:汽车电机铸铝转子、压缩机电机铸铝转子、工业电机铸铝转子、水泵电机铸铝转子、洗衣机电机铸铝转子及风扇电机铸铝转子等。

铸铝转子测试系统

一、功能特点

1、数据量化:转子测试数据化,设置上下限实现简单测试。

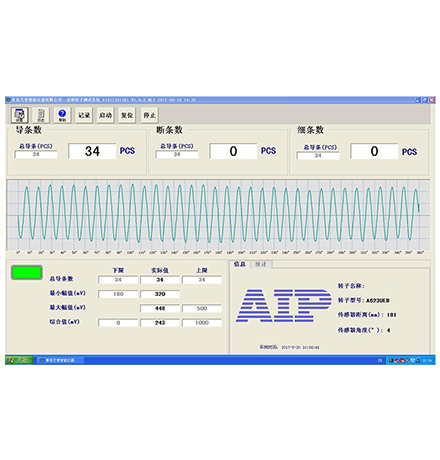

2、波形显示:产品数据以波形形式显示,直观、清晰、简便。

3、快速夹装:人工上下料,自动夹装,快速高效。

4、高速测试:整个导条测试过程约3-5秒,提高生产效率,降低成本。

5、项目齐全:对多种类型不良品均可通过测试检出。

6、操作可选:夹装方式可根据实际工艺情况,选择手动或自动夹装。

7、不良定位:不良品可显示导条的不良位置。

8、选配功能:可选配测试铸铝转子电阻电抗。


二、常见的铸铝转子测试系统

有以下四类铸铝转子测试系统:

1、汽车电机铸铝转子测试系统

2、压缩机铸铝转子测试系统

3、工业电机铸铝转子测试系统

4、水泵电机铸铝转子测试系统

5、转子断条测试仪

可点击查阅。


三、电机铸铝转子批量测试方法

电机铸铝转子进行批量测试方法是用专业的铸铝转子测试系统进行测试。

铸铝转子批量测试过程通常包括以下步骤:

1、根据产线的铸铝转子内外径、高度、铝条结构、端环差别,进行铸铝转子测试系统的选型及定制测试方案;

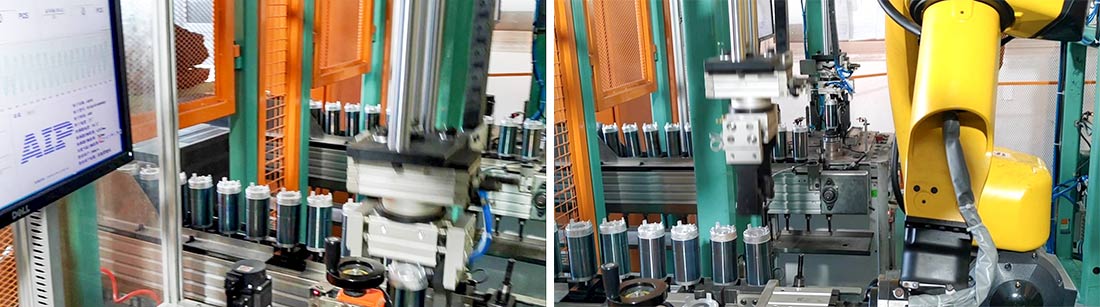

2、确定铸铝转子测试系统后,将待测试的铸铝转子依次安装到测试仪中。这里有两种情况,一是人工操作铸铝转子上下线测试,二是使用机械手进行全自动化测试,这里只是测试效率的区别。下图为铸铝转子测试全自动产线图片;

铸铝转子测试系统—AIP艾普

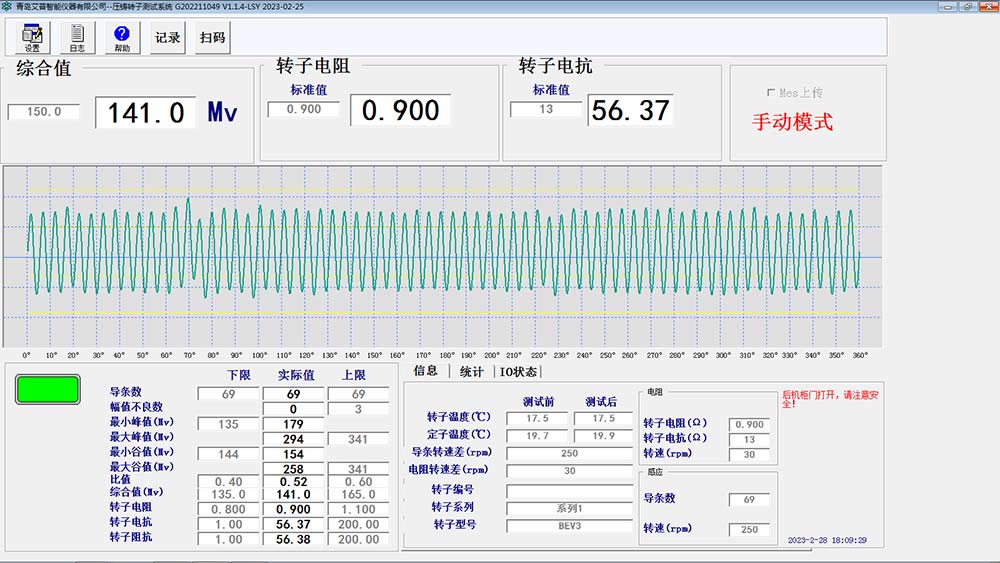

3、铸铝转子测试系统常规的测试时间为3-5秒。总体而言,使用专业测试系统可以提高生产效率,降低成本。下图为汽车铸铝转子测试界面。

铸铝转子测试系统—AIP艾普

4、铸铝转子测试结束后,测试系统自动得到各个铸铝转子的测试结果,测试系统可以通过网络接口和互联网联通,实现测试数据交互和资源共享,方便用户进行数据处理和分析。

型号

AIP8685

AIP8687

AIP8689

测试对象

鼠笼转子导条

鼠笼转子导条、鼠笼转子端环

测试项目

断条、细条、气孔、斜槽偏移

断条数、细条数、最大幅值、最小幅值、综合值、电阻电抗值

测试工装

自动-立式

自动-卧式

全自动工装

显示方式

LCD 19寸液晶显示屏

参数存储

软件存储

铝条数

5~100条

被测转子

尺寸范围

外径:20-65mm

高度: ≤100mm

内孔直径:≥4mm

端环总深度≤55mm

外径:20-120mm

高度: ≤220mm

内径:≥10mm

外径:20-65mm

高度: ≤100mm

内径:≥4mm

标准线型

直线模式:适用于表面处理光滑的转子

测试模式

一键测试:一键启动测试,测试完成输出可量化结果,方便企业质量数据分析

控制方式

自动/手动

工作环境

温度0~40℃,湿度≤90%RH

工作电源

220V±10%  50Hz±5%

功耗

≤ 100W
