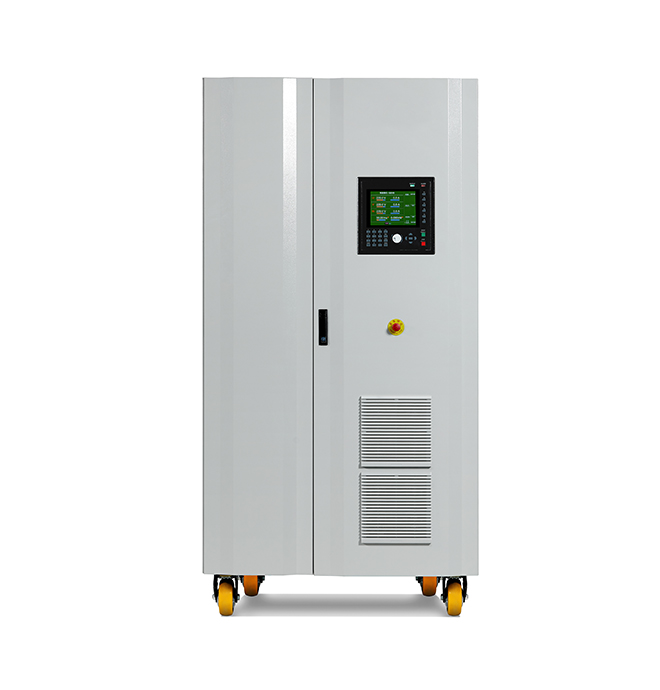

AIPBGSXXX系列回馈式电网模拟器

一、AIPBGSXXX系列回馈式电网模拟器应用领域

1、光伏、储能逆变器

2、充电桩

3、变频器

4、UPS

二、AIPBGSXXX系列回馈式电网模拟器产品特点

1、具备多种输出模式，功能强大：

1.1 三相标准模式：标准三相电压输出；

1.2 三相不平衡模式：三相电压独立设置，三相相角0.0°～359.9°可调。

2、采用三相解耦设计，具备全面的电网异常模拟功能：电网失真，电网波动，三相不平衡等，谐波模式下可叠加2-50次谐波；

3、具备四象限运行功能，实现能量回馈电网；

4、满足NB/T32004-2018标准规定的低(零)电压穿越测试要求，且低(零)电压穿越性能可靠，不会在低电压时与负载产生谐振；

5、满足国标规定的高电压穿越测试要求；

6、动态响应速度快,满足1ms穿越测试要求；

7、输入功率因数高(≥0.95)，输入电流失真度低(＜5%)；

8、具备Auto-Lock功能，定时自动锁定键盘，防止误接触导致人为事故或危险；

9、8寸彩色液晶屏，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化；

10、测量功能齐全，能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数；

11、具备人工智能监控(AI-Monitor)功能，实时监控内部电压，电流，温度等参数，异常情况立即报警，并提示及时处理；

12、具备Black-Box功能，异常情况下自动记录运行参数，便于后期查看及维修；

13、通讯接口标配RS232，选配RS485、LAN等。

三、AIPBGSXXX系列回馈式电网模拟器典型推荐

1、四象限运行，双向运行，节能环保

AIPBGSXXX系列采用数字PWM整流控制技术，能够将负载端的能量吸收并回馈电网，节省负载，满足光伏、储能逆变器测试。

2、具备高速低（零）电压穿越、高电压穿越功能，满足新能源行业1ms穿越测试需求。

零电压穿越

90°低穿

90°穿越270°

3、可模拟电网突波、陷波特性

陷波

突波

4、强大的谐波模拟功能，最高叠加50次

谐波及16-2500Hz间谐波编程模式，实现全面电网异常模拟
