电机搭线垂线测试系统
产品概述:
行业创新,采用低压无损检测技术,有效解决槽外线绝缘测试痛点。电机搭线垂线测试系统采用嵌入式结构,基于Linux平台开发的专业控制系统软件,该系统既有Linux系统的稳定性,又兼有Windows系统的友好界面,能够满足各类电机定子离线/在线检测,属于第三代定子线包不良检测,测试项目包含交流耐压(含搭线)、直流耐压、绝缘电阻,主要应用于电机定子浸漆前工序,不管漆包线有无破损,只要对漆包线触碰到硅钢片的不良现象,有90%左右的检出率。传统检测方式对普通绝缘线包搭线检测只能通过提高电压检出,但高电压会对电机造成破
测试项目:
测试项目包含交流耐压(含搭线)、直流耐压、绝缘电阻。
适合电机:

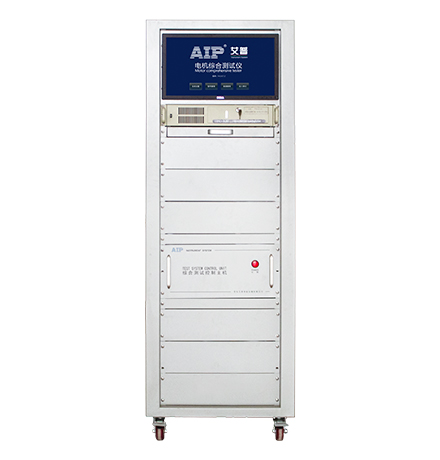

AIP8909-03电机搭线垂线测试系统

产品概述

AIP8909-03电机搭线垂线测试系统采用嵌入式结构,基于Linux平台开发的专业控制系统软件,该系统既有Linux系统的稳定性,又兼有Windows系统的友好界面,能够满足各类电机定子离线/在线检测,属于第三代定子线包不良检测,测试项目包含交流耐压(含搭线)、直流耐压、绝缘电阻,主要应用于电机定子浸漆前工序,不管漆包线有无破损,只要对漆包线触碰到硅钢片的不良现象,有90%左右的检出率。传统检测方式对普通绝缘线包搭线检测只能通过提高电压检出,但高电压会对电机造成破坏性的伤害,无法批量应用。对无破损线包搭线检测经历了以下三个阶段:

  第一代线包检测:初级阶段主要靠耐压击穿检测,该阶段只能检测出漆包线破损的现象,或通过上述高压破坏方式检测,但对绝缘度较高产品则无法有效测试,检出率在5%以下。

  第二代线包检测:为了解决第一代的问题,青岛艾普较早应用ARC功能,对不良品测试效果较一代提升20%左右,但对搭线不良检出率仅10%左右。

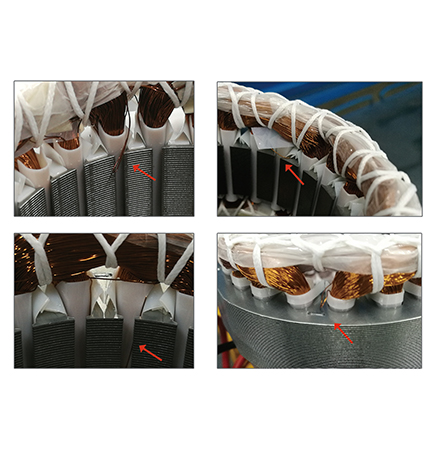

  第三代线包检测:在一、二代的基础上,针对未破损漆包线触碰到硅钢片的行业难题,艾普进行多年专项研发,进行大量实验验证,终于在2018年将该问题攻克,将检出率提高到90%左右,此技术引起国内外客户的广泛关注,并取得一直好评,这是艾普在国际电机测试舞台上迈出的一大步。

注意事项

 1、定子线包的飞线必须跟定子铁芯完全接触,才可以测出,之间有介质会影响测试。
 2、搭线测试跟电弧测试的特点很像,不能100%测试出来所有问题。

 3、对浸漆定子由于受到漆膜厚度的影响,测试结果受影响。

主要特点

 ■ 搭线检测:有效的解决了搭线检测行业难题,保障了产品质量,降低了产品不良率。

 ■ 智能化:系统可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

 ■ 易维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

 ■ 使用方便:10.4寸LCD大液晶,人性化操作界面,内置帮助文档,触摸屏和数字键盘两种操作模式。

 ■ 数据分析:自动记录统计各测试项目数值波动及合格与不合格数量变化,便于企业质量数据分析及统计。

 ■ 接口丰富:仪表自带USB、RS232、、网口等接口,方便仪表的控制和扩展。

 ■ 支持多语言选择:产品满足多语言要求,满足国内外客户使用。

1.测试项目:交流耐压(含搭线)、直流耐压、绝缘电阻

测试项目

技术指标

指标参数

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(1.5%×设定值+10V)

击穿电流测试范围/精度

0.10~20.00mA      ±(1.5%×显示值+0.05mA)



直流耐压

输出电压设定范围/精度

DC 200~3000V      ±(1.5%×设定值+10V)

击穿电流测试范围/精度

0.10~10.00mA       ±(1.5%×显示值+0.05mA)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V      ±(1.5%×设定值+10V)

绝缘电阻测试范围/精度

1~500MΩ     ≤100MΩ:±(3%×显示值+0.5MΩ)    >100MΩ:±(5%×显示值+5MΩ)

设备外形尺寸:600W*1170H*800D
