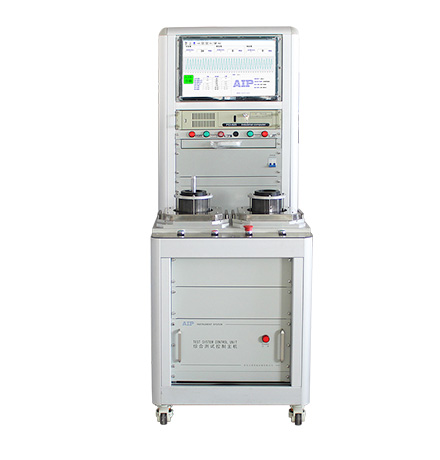

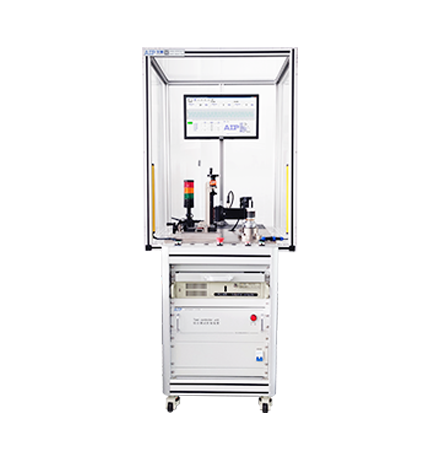

水泵电机铸铝转子测试系统
产品概述:
水泵电机铸铝转子测试系统通过引进国际先进测试技术,研制专用传感器,根据传统理论利用数字信号处理方法自动进行分析判断导条的质量,应用于汽车水泵、屏蔽泵、自吸泵、离心泵、深井泵、潜水泵、污水泵、管道泵、制冷泵等各类水泵电机铸铝转子测试。
测试项目:
断条、细条、气孔、斜槽偏移、电阻、电抗
适合电机:

适合汽车水泵、屏蔽泵、自吸泵、离心泵、深井泵、潜水泵、污水泵、管道泵、制冷泵等各类水泵电机铸铝转子测试。

水泵电机铸铝转子测试系统

一、功能特点

1、数据量化:转子测试数据化,设置上下限实现简单测试。

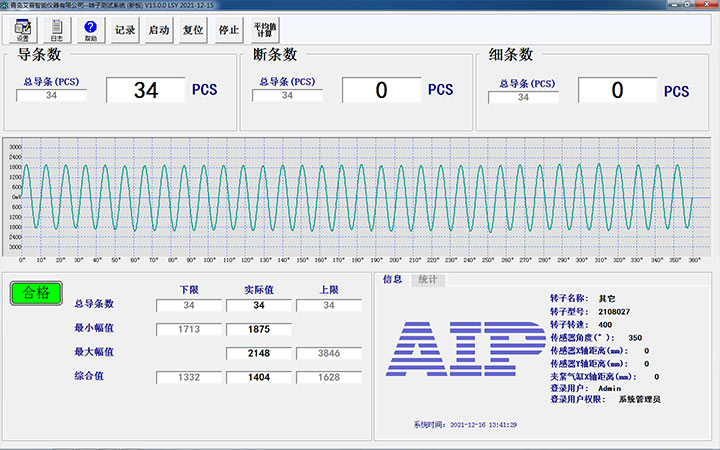

2、波形显示:产品数据以波形形式显示,直观、清晰、简便。

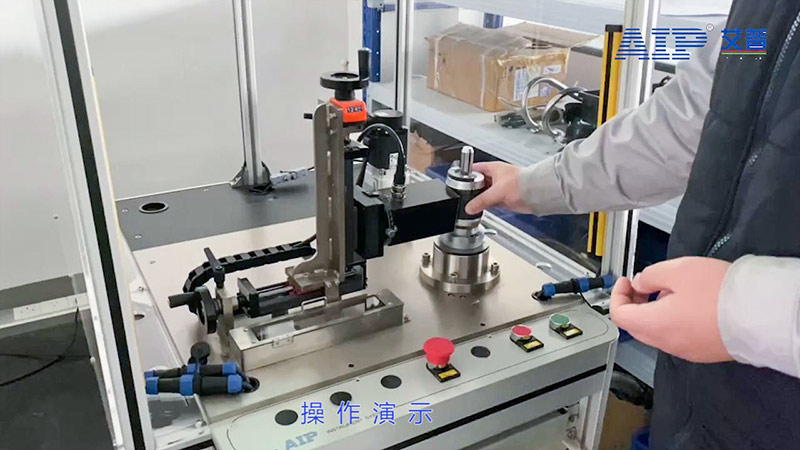

3、快速夹装:人工上下料,自动夹装,快速高效。

4、高速测试:整个导条测试过程约3-5秒,提高生产效率,降低成本。

5、项目齐全:对多种类型不良品均可通过测试检出。

6、操作可选:夹装方式可根据实际工艺情况,选择手动或自动夹装。

7、不良定位:不良品可显示导条的不良位置。

8、选配功能:可选配测试铸铝转子电阻电抗。


二、水泵电机铸铝转子测试常见问题

1、电机铸铝转子材料缺陷:水泵电机铸铝转子材料存在断条、细条、气孔或裂纹等缺陷。这些可能会导致转子结构弱化,降低其强度和耐久性,影响铸铝转子强度和耐久性;

水泵电机铸铝转子测试系统—AIP艾普

2、斜槽偏移:斜槽偏移是指转子上的斜槽(槽道)与设计要求的位置产生偏移或倾斜,可能导致转子的不平衡和装配困难。

3、电阻和电抗:转子的电阻和电抗可能出现不稳定或超出规定范围,影响电机的性能和效率。

水泵电机铸铝转子测试系统—AIP艾普

型号

AIP8685

AIP8687

AIP8689

测试对象

鼠笼转子导条

鼠笼转子导条、鼠笼转子端环

测试项目

断条、细条、气孔、斜槽偏移

断条数、细条数、最大幅值、最小幅值、综合值、电阻电抗值

测试工装

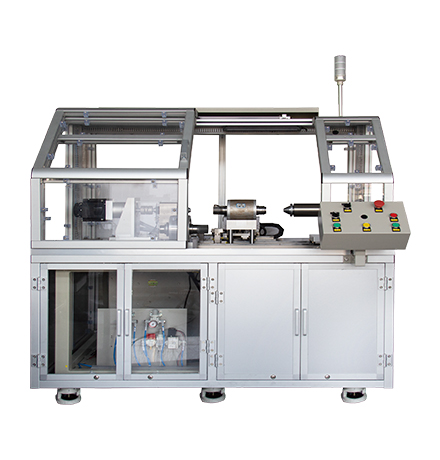

自动-立式

自动-卧式

全自动工装

显示方式

LCD 19寸液晶显示屏

参数存储

软件存储

铝条数

5~100条

被测转子

尺寸范围

外径:20-65mm

高度: ≤100mm

内孔直径:≥4mm

端环总深度≤55mm

外径:20-120mm

高度: ≤220mm

内径:≥10mm

外径:20-65mm

高度: ≤100mm

内径:≥4mm

标准线型

直线模式:适用于表面处理光滑的转子

测试模式

一键测试:一键启动测试,测试完成输出可量化结果,方便企业质量数据分析

控制方式

自动/手动

工作环境

温度0~40℃,湿度≤90%RH

工作电源

220V±10%  50Hz±5%

功耗

≤ 100W
