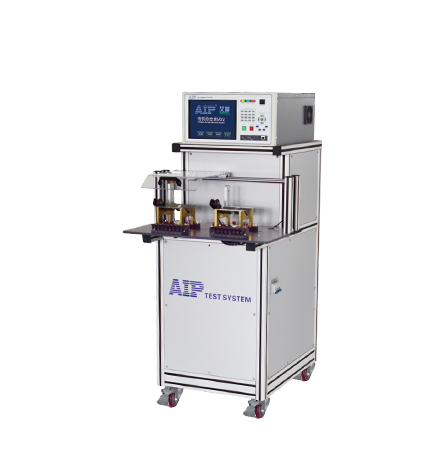

电机测试系统
产品概述:
本产品适用于各类型电机整机的电气性能检测,比如家电电机(洗衣机、空调、风扇等)、水泵电机、步进电机等,一站式测试完成所有设定项目,稳定、快速、高效、精准,国内外企业广泛应用。
测试项目:
交流耐压、绝缘电阻、匝间耐压、直流电阻、空载特性、低压启动、堵转、转向、PG特性。
适合电机:

适用于各类型电机整机的电气性能检测,比如家电电机(洗衣机、空调、风扇等)、水泵电机、步进电机等

电机测试系统

功能特点

操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,人性化操作界面,功能界面自带帮助文档。

超高性能:兼容耐压、绝缘、匝间、电阻、转向、空载、堵转、低压启动等测试项目。

适应性强:匝间测试支持10uH以上线圈的匝间测试,匝间测试电压闭环反馈,测试更加准确。

易于维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

超高效率:一次接线,一站式完成全部性能检测。

使用方便:专业测试软件,人性化操作界面,内置帮助文档,标配高性能触摸屏和数字键盘。

接口丰富:仪表自带USB、LAN(可转换为RS232或RS485)等接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。

多样启动:启动方式可选按钮启动、滑罩启动、网络启动,可自由选择。

语言支持:产品标配中文操作界面,可选配多种语言界面,满足国内外客户使用。

智能化:系统可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

模块化:测试模块完全独立,可根据需求实现串行或并行测试,单工位或多工位组合测试模式。

产品概述

本产品适用于各类型电机整机的电气性能检测,比如家电电机(洗衣机、空调、风扇等)、水泵电机、步进电机等,一站式测试完成所有设定项目,稳定、快速、高效、精准,国内外企业广泛应用。

测试项目

交流耐压、绝缘电阻、匝间耐压、直流电阻、空载特性、低压启动、堵转、转向、PG特性。



交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+0.05mA)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V       ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V        ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位;测试界面显示三个匝间波形

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ      ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

测量范围/测量精度

-10.0℃~+50.0℃    ±0.5℃

空载特性

电压测试范围/精度

AC:30~500V       ±(0.5%×显示值+1V)

电流测试范围/精度

AC:0.02~5.0A      ±(0.5%×显示值+2个字)

功率测试范围/精度

0.6-1500W        ±(0.5%×显示值+5个字)

低压启动

电压测试范围及精度

AC:30~500V       ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02~5.0A      ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W        ±(0.5%×显示值+5个字)

堵转测试

电压测试范围及精度

AC:30~500V       ±(0.5%×显示值+1V)

电流测试范围及精度

AC:0.02~5.0A      ±(0.5%×显示值+2个字)

功率测试范围及精度

0.6-1500W        ±(0.5%×显示值+5个字)

转向

转向判断

正转、反转、不转

霍尔特性

VCC电源

3.00-18.00V       ±(0.5%×设定值+3个字)

高低电平范围/精度

0.00-18.00V       ±(0.5%×显示值+3个字)

频率范围

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×设定值+2个字)
