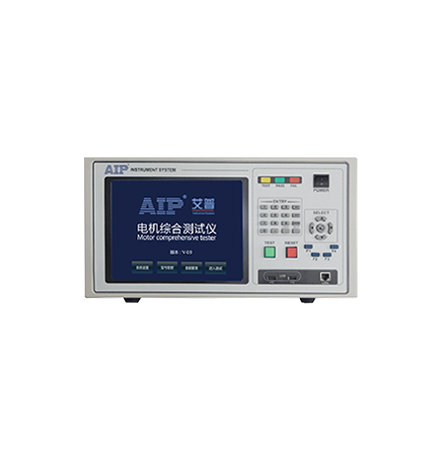

新一代线圈专用测试仪
产品概述:
本产品适用于各类型电机及线圈类产品的电气性能综合测试,该产品具有精度高、测试快、适应性强、操作简单、模块化设计、智能化设计、远程诊断、易维护、接口丰富等特点。
测试项目:
交流耐压、绝缘电阻、匝间耐压、直流电阻、电感测试。
适合电机:

本产品适用于各类型电机及线圈类产品的电气性能综合测试。

新一代线圈专用测试仪

功能特点

适用于各类电机、线圈类产品综合测试。

10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,人性化操作界面,功能界面自带帮助文档。

支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

产品标配中文操作界面,可选配多种语言界面,满足国内外客户使用。

可与生产线体对接,实现自动化测试。

可通过网络接口与外部互联网进行连接,实现数据交互与资源共享,满足新一代物联网的需要。

 产品概述

本产品适用于各类型电机及线圈类产品的电气性能综合测试,该产品具有精度高、测试快、适应性强、操作简单、模块化设计、智能化设计、远程诊断、易维护、接口丰富等特点。

尺寸

400W*235H*520D (mm)。


型号

AIP890X系列

测试项目

AIP8901-036:交流耐压、绝缘电阻、匝间耐压、直流电阻、电感测试;

AIP8902-036:交流耐压、绝缘电阻、匝间耐压、直流电阻;

AIP8903-036:交流耐压、绝缘电阻、匝间耐压;

AIP8904-036:交流耐压、绝缘电阻、直流电阻;

AIP8905-036:交流耐压、绝缘电阻;



交流耐压


输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+0.05mA)

测试时间范围/分辨率

0.5~3999.9s   0.1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V      ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5~3999.9s   0.1s/步

匝间测试

输出电压设定范围/精度

500~3000V        ±(3%×显示值+8V)

采样频率

100MHz

波形比较项目

面积、差积、电晕、相位;测试界面显示三个匝间波形;

直流电阻测试

测量范围及精度

10.0mΩ~20KΩ      ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

温度测量范围/测量精度

-10.0℃~+50.0℃     ±0.5℃

电感测试

测试频率

100Hz\120Hz\1kHz\10kHz

测试电平

0.3V\0.6V\1V

测试范围/测试精度

1µH~2H    0.5%
