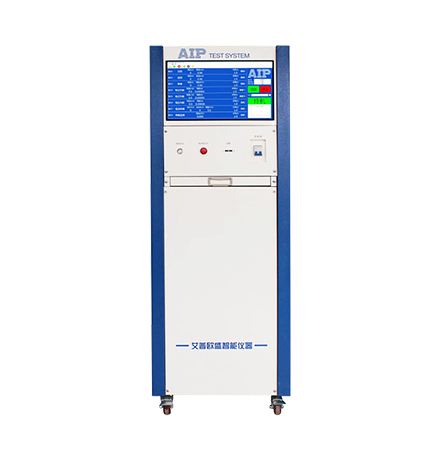

电动汽车安规测试系统
产品概述:
AIP9561EV系列电动汽车安规测试系统,集电位均衡测试、高压部件绝缘电阻测试、电池绝缘测试、整车绝缘测试、耐压测试、绝缘监测功能验证等多项测试功能为一体,结合信息化管理系统,简化测试流程,提供一站式智能安规测试方案。
测试项目:
电池绝缘、整车绝缘、交流耐压、直流耐压、电位均衡
适合电机:

电动汽车安规测试系统适用于电动汽车电机的安规测试。

电动汽车安规测试系统


产品详情:

■ 多通道测试:电位均衡可达10通道,绝缘、耐压达6通道。

■ 自动测试:测试流程按需求编程,一次接线,自动测试,提升测试效率。

■ 记忆测试组:无限量测试组记忆功能,可存储不同类型电动车测试条件,方便随时调用。

■ 智能条码:配置条码扫描器后可实现扫码自启动测试,扫码调测试组等功能,条码与测试数据互联,本地保存数据,实现数据管理、分析、上传。

■ 数据报告:测试结果,智能分析,图表统计展示,可生成测试报告,自行打印。

■ 网络互连:与生产管理系统数据库对接上传,实现数据系统管理。

■ 智能交互:与电动车实现CAN通讯,实时监控电动车测试状态。

■ 远程升级:专用定制软件可远程升级最新版本软件,亦可满足客户最新需求更改。

■ 符合最新电动车安规标准:《GB 18384-2020电动汽车安全要求》、《GB 38032-2020电动客车安全要求》等。

产品型号
AIP9561EV

测试功能

电池绝缘、整车绝缘、交流耐压、直流耐压、电位均衡

其他功能

线路补偿、多通道切换

工作电源

AC220V±10% 50Hz±5%

环境温度

-10-40℃

环境湿度

20%-90%RH

外部接口

报警灯、蜂鸣器、PLC/遥控、RS232、CAN、扫描枪、打印机

电位均衡

测量范围

0.010Ω-20kΩ

测量精度

±(0.5%×显示值+2个字)

预置报警范围

下限:0.000Ω~1.000Ω;上限:0.010Ω~1.000Ω

测试时间范围

1.0~999.9s,0为持续测试

通道数

3-10通道,通道间互测

电池绝缘、整车绝缘

测量范围

0.1MΩ-999.9MΩ

测试精度

±(5%×显示值+5个字)

测试电压

100-1000VDC

测试精度

±(1.5%×设定值+5V)

预置报警范围

0.1MΩ-999.9MΩ

测试时间范围

1.0~999.9s

通道数

1-6通道

绝缘电阻

输出电压设定范围

(100 ~ 2500)VDC

精度

±(1.5%×设定值+5V)

绝缘电阻测量范围

1-2000MΩ,分辨力:1M

精度

≤100MΩ±(5%×设定值+3个字)

100MΩ±(8%×设定值+8个字)

绝缘电阻预置报警范围

下限1-2000MΩ,上限0-2000MΩ,0为无上限报警

测试时间范围

1.0-999.9s,0为持续测试

通道数

1-6通道

交流耐压

输出电压设定范围

AC200V~AC5000V

输出电压精度

±(1.5%×设定值 +5个字)

击穿电流测量范围

0.10~25.00mA (选配100mA)

击穿电流精度

±(1.5%×显示值 +5个字)

击穿电流预置报警范围

下限:0.00~25.00mA;上限:0.10~25.00mA

测试时间范围

1.0~999.9s,0为持续测试

通道数

1-6通道

直流耐压

输出电压设定范围

DC100V~DC6000V

输出电压精度

±(1.5%×设定值 +5个字)

击穿电流测量范围

0.100~10.00mA

击穿电流精度

±(1.5%×显示值 +5个字)

击穿电流预置报警范围

下限:0.000~10.00mA;上限:0.100~10.00mA

测试时间范围

1.0~999.9s,0为持续测试

通道数

1-6通道
