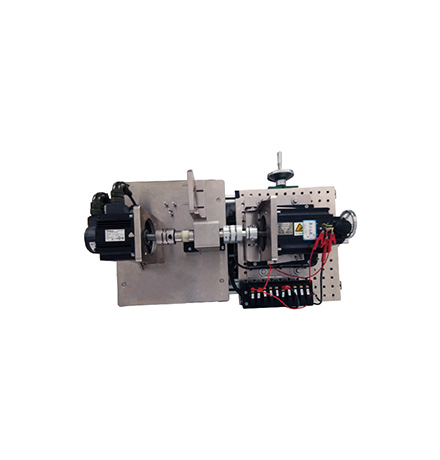

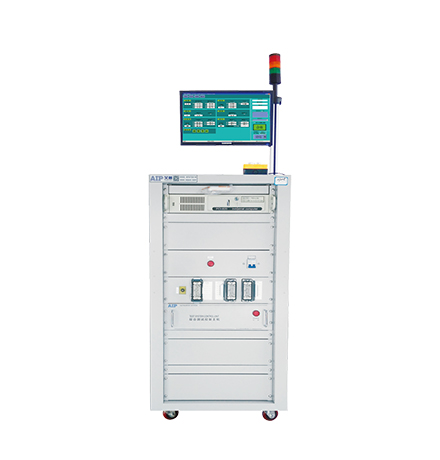

伺服电机加载测试系统
产品概述:
本产品主要适用于伺服电机整机的安全性能、反电动势、霍尔、编码器性能出厂指标检测,一次接线,一站式完成全部性能检测。系统采用工业计算机集中控制,具有稳定性高、体积小、速度快、效率高等特点。
测试项目:
交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试(选配)。
适合电机:

本产品主要适用于伺服电机整机。



伺服电机加载测试系统

功能特点

■ 数字化闭环反馈控制方式,全自动调压模式,输出电压自动修正,且不受外界电网波动影响,保证测试的准确性。

■ 内置工业计算机,无限量存储测试条件和测试结果,具有USB存储接口,方便数据拷贝。

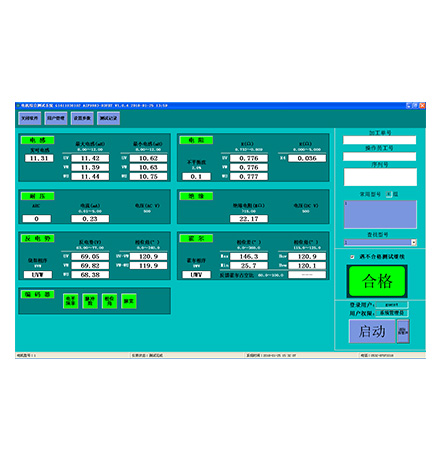

■ 人性化操作界面,采用Windows操作系统,专业控制软件,界面简洁清晰。

■ 实时检测环境温度,电阻测试结果自动转换为标准温度值,结果判定更为简便,同时保证测试的一致性。

■ 测试系统可以与各类型生产管理系统融合,可定制条码扫描、报表铭牌打印等扩展功能。

■ 测试仪器控制核心采用ARM高速处理器,数据处理全面快速。

■ 可与变频电源通信,控制变频电源输出。

产品概述

本产品主要适用于伺服电机整机的安全性能、反电动势、霍尔、编码器性能出厂指标检测,一次接线,一站式完成全部性能检测。系统采用工业计算机集中控制,具有稳定性高、体积小、速度快、效率高等特点。

测试项目

交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试(选配)。



型号

AIP988X系列

测试项目

交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试(选配)

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(3%×设定值+10V)

击穿电流测量范围/精度

0.10~25.00mA    ±(3%×显示值+3个字)

测试时间范围

0~300s

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V    ±(3%×设定值+3V)

绝缘电阻测量范围/精度

1~500MΩ   ≤100MΩ:±(5%×显示值+3个字)  >100 MΩ:±(8%×显示值+8个字)

测试时间范围/分辨率

1~300s

电感测试

电感测试范围/基本精度

0.01uH~9999H   0.5%

直流电阻测试

电阻测量范围/精度

0.01Ω~20kΩ   ±(0.5%×读数+2个字)  可设定温度补偿,四线制测量

测试时间范围/分辨率

1~300s  1s/步

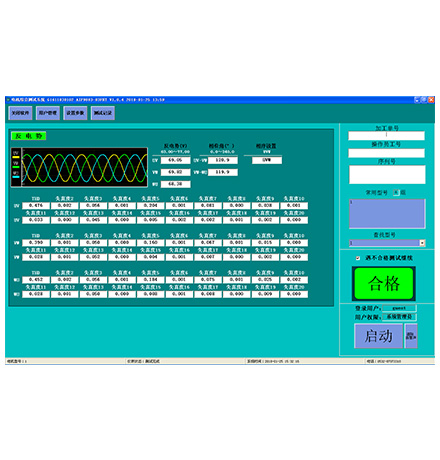

反电动势测试

测量范围/精度

AC 2~100.0V(有效值),±(0.5%的示值+1个字),转速1000转

波形显示

AB,BC,CA一个360°机械角度的波形

相序判断

A-B-C\A-C-B

相位差

相位差范围 0.0-360.0°,精度:±1°,以过正零点为基准U、V、W 三相电压相位差

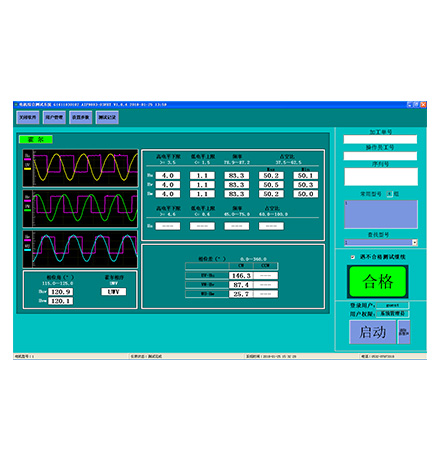

霍尔特性

VCC电源

0~18.00V        ±(1%×显示值+1个字)

高低电平范围/精度

0.0~18.0V        ±(1%×显示值+1个字)

频率

1 ~ 599Hz

占空比

0.1-99.9%

相序判断

A-B-C\A-C-B

编码器测试(选配)

VCC电源

0~18.0V        ±(1%×显示值+1个字)

高低电平范围/精度

0.0~18.0V        ±(1%×显示值+1个字)

频率

1 ~ 599Hz

通道

A+A-/B+B-/Z+Z-/U+U-/V+V-/W+W-

相位差

0.0-360.0°,精度:±1°,以过正零点为基准

U/V/W相位差、UVW与反电势的相位差、A/B相位差、U/V/W/Z信号与反电势的相位差
