单相变频电源
产品概述:
单相变频变压可通过与测试设备通讯实现智能控制。
测试项目:
适合电机:

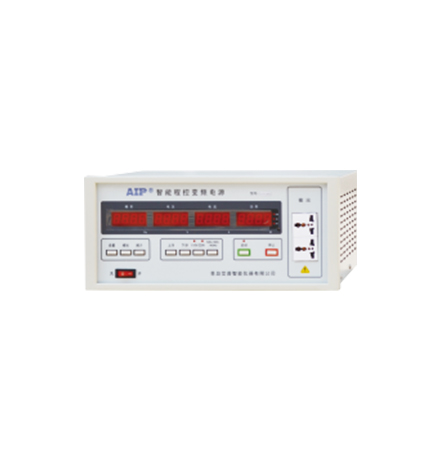

单相变频电源


AIP单相变频电源是一款高性价比的变频电源,可模拟世界各地电网的电压/频率,适用于家电、电机、充电桩、电动工具等行业的研发测试和产线测试。采用数字分频、D/A转换、瞬时波形控制、SPWM调制等技术,具有超低的波形失真度、输出精度高等优点,同时采用按键+旋钮两种操作方式,操作便捷,为用户提供高效、低成本、精准的测试电源解决方案。


一、功能特点

1、物理按键+旋钮两种设置方式,操控方便;

2、电压波形失真度低至1%,波形质量更优异;

3、可自定义输出电流保护值,让负载更安全;

4、单相变频电源自动线缆压降补偿功能,让负载端的电压更精准;

5、单相变频电源具有快捷设置功能,设置更方便;

6、单相变频电源具有故障自诊断功能,提高可维修性;

7、单相变频电源具有按键锁功能,有效防止误操作。

型号

AIP11000

AIP11001

AIP11002

AIP11003AIP11005
容量500VA1KVA2KVA3KVA5KVA
电路形式(IGBT)SPWM脉波宽度调变方式
输入
输入电压

单相,220V±10%

输入频率

50HZ/60HZ±5%

输出输出电压
相数

单相

范围

自动档:0-150V/150.1-300V;高档锁定:0-300V

误差

≤±(0.2%+0.2%FS)

输出电流低档

4.5A

9A18A27A45A
高档

2.25A

4.5A

9A

13.5A22.5A
误差

≤±(0.3% +0.3%FS)

输出频率

45-70HZ

频率稳定度≤±0.1%
瞬态恢复时间≤20ms
源电压/负载效应≤1%
波形失真度≤1%(高/低档电压为220V/110V±15%,阻性负载)
效率≧70%≧80%
保护功能输出过流、输出过载、输出短路、关键器件过热等保护及报警显示
过载能力100%-110%,30S;110%-120%,10S;>120%,立即保护
显示显示方式LED显示
输出电压4位数字显示,单位V,最小分辨率0.1V
输出电流4位数字显示,单位A,最小分辨率0.01A
输出频率3位数字显示,单位Hz,最小分辨率0.1Hz
输出功率4位数字显示,单位W/kW,最小分辨率1W
功能快捷设置110V、220V、50Hz、60Hz快捷按键,3组自定义电压/频率快捷组
保护电流0-120%额定输出电流
线阻补偿0-500mΩ
通讯功能选配:RS232或RS485
安全绝缘阻抗≥DC500V,10MΩ
耐压绝缘DC2100V,10mA,60S
冷却方式强制风冷
环境
工作温度0~40℃
相对湿度0~90%(非凝结状态)
海拔高度<1500m

外形尺寸(mm)   W*H*D

430*133*380430*133*440350*635*530

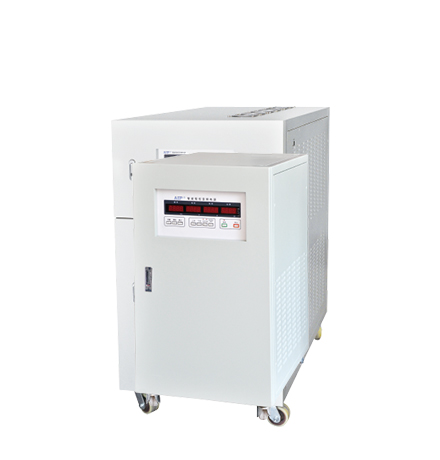

型号

AIP11010

AIP31015

AIP31020

AIP31030AIP310450AIP31060
容量10KVA15KVA20KVA30KVA45KVA60KVA
电路形式(IGBT)SPWM脉波宽度调变方式
输入
输入电压

单相,220V±10%

三相四线+PE

380V±10%

输入频率

50HZ/60HZ±5%

输出输出电压
相数

单相

范围

自动档:0-150V/150.1-300V;高档锁定:0-300V

误差

≤±(0.2%+0.2%FS)

输出电流低档

90A

136A182A272A408A544A
高档

45A

68A

91A

136A204A272A
误差

≤±(0.3% +0.3%FS)

输出频率

45-70HZ

频率稳定度≤±0.1%
瞬态恢复时间≤20ms
源电压/负载效应≤1%
波形失真度≤1%(高/低档电压为220V/110V±15%,阻性负载)
效率≧86%
保护功能输出过流、输出过载、输出短路、关键器件过热等保护及报警显示
过载能力100%-110%,30S;110%-120%,10S;>120%,立即保护
显示显示方式LED显示
输出电压4位数字显示,单位V,最小分辨率0.1V
输出电流4位数字显示,单位A,最小分辨率0.01A
输出频率3位数字显示,单位Hz,最小分辨率0.1Hz
输出功率4位数字显示,单位W/kW,最小分辨率1W
功能快捷设置110V、220V、50Hz、60Hz快捷按键,3组自定义电压/频率快捷组
保护电流0-120%额定输出电流
线阻补偿0-500mΩ
通讯功能选配:RS232或RS485
安全绝缘阻抗≥DC500V,10MΩ
耐压绝缘DC2100V,10mA,60S
冷却方式强制风冷
环境
工作温度0~40℃
相对湿度0~90%(非凝结状态)
海拔高度<1500m

外形尺寸(mm)   W*H*D

470*875*700530*1010*800600*1210*900
