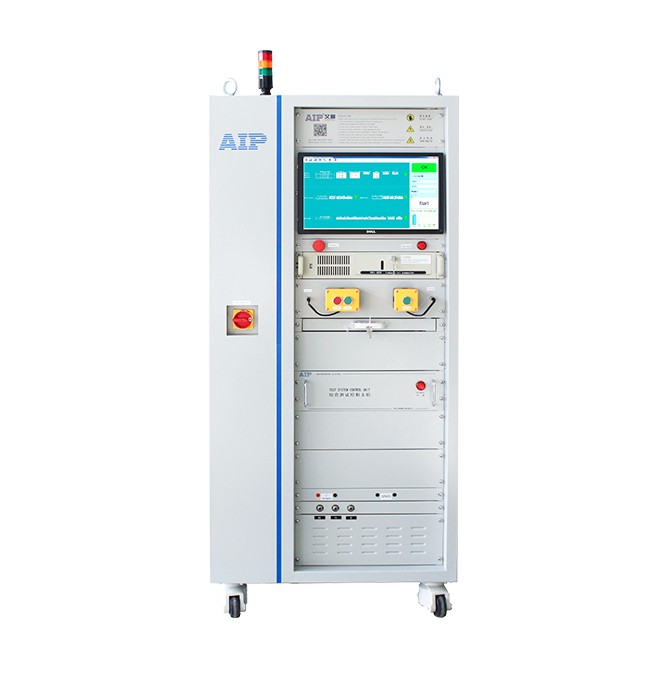

三相电机测试系统
产品概述:
该系列产品主要适用于各类型三相电机、单相单速电机安全性能、空载性能、堵转性能等出厂指标检测,一次装夹,一站式完成全部指标测试。系统采用工业计算机集中控制,具有稳定性高、体积小、速度快、效率高等特点。
测试项目:
该系列产品主要适用于各类型三相电机、单相单速电机安全性能、空载性能、堵转性能等出厂指标检测。
适合电机:

该系列产品主要适用于各类型三相电机、单相单速电机。

三相电机测试系统

产品概述

该系列产品主要适用于各类型三相电机、单相单速电机安全性能、空载性能、堵转性能等出厂指标检测,一次装夹,一站式完成全部指标测试。系统采用工业计算机集中控制,具有稳定性高、体积小、速度快、效率高等特点。

产品功能
耐压、绝缘、匝间、直流低电阻、堵转性能(电压、电流、功率)、空载性能(电压、电流、功率)
标配工业计算机系统。

标配产品随附件

AIP9983/AIP9983X/AIP9983-S
电源线×1、报警灯×1、支架×1、脚踏开关×1、温度传感器×1、键盘×1、鼠标×1、测试线×1套、保险管×1、使用说明书×1

尺寸

AIP9983/AIP9983X/AIP9983-S
600W*1840H*600Dmm 高度含滑轮、报警灯

主要特点

■ 内置工业计算机,无限量存储测试条件和测试结果,具有USB存储接口,方便数据拷贝,人性化操作界面,采用Windows操作系统,专业控制软件,界面简洁清晰。
■ 数字化闭环反馈控制方式,全自动调压模式,输出电压自动修正,且不受外界电网波动影响,保证测试的准确性。
■ 实时检测环境温度,电阻测试结果自动转换为标准温度值,结果判定更为简便,同时保证测试的一致性。
■ 无负载在线检测堵转性能,简化测试流程,降本增效。
■ 测试系统可以与各类型生产管理系统融合,具有条码扫描、报表铭牌打印等功能。
■ 测试仪器控制核心采用ARM高速处理器,数据处理全面快速。
■ 可与变频电源通信,控制变频电源输出,保证电源输出的准确性。

 型号

 AIP9983X

AIP9983

AIP9983-S

 测试项目

 耐压、绝缘电阻、匝间耐压、线圈电阻、空载性能、堵转性能
  测试对象  中小型三相、单相(单速)电机  大中型三相、单相(单速)电机
  测试工位  柜机,单工位(无操作台)
  数据存储方式
  工控机电脑存储
  交流耐压
  输出电压设定范围/精度  AC 200~3000V    ±(3%×设定值+5个字)
  击穿电流测量范围/精度  0.10~100.0mA     ±(3%×显示值+5个字)

  0.10~200.0mA ±(3%×显

  示值+5个字)

  击穿电流预置报警范围  上限:0.10~100.00mA 下限:0.00~5.00mA  上限:0.10~200.00mA
  下限:0.00~5.00mA

  测试时间范围/分辨率  1~300s   1s/步
  电弧侦测(选配)  1~9级(9级为最高灵敏度)
  绝缘电阻
  输出电压设定范围/精度   DC 500V/1000V    ±(3%×设定值+3V)
  绝缘电阻测量范围/精度  1~500MΩ   ≤100MΩ:±(5%×显示值+3个字)  >100 MΩ:±(8%×显示值+8个字)
  绝缘电阻报警设定范围  上限:0~500MΩ;下限:1~500MΩ
  测试时间范围/分辨率  1~300s  1s/步
  匝间耐压
  输出电压设定范围/精度  500~3000V      ±(5%×设定值+5V)
  波形比较项目  面积、差积、电晕、相位
  测试时间范围/分辨率  1~300s  1s/步
  线圈电阻
  电阻测量范围/精度  0.01Ω~2000Ω    ±(0.5%×读数+2个字)  可设定温度补偿
  测试时间范围/分辨   1~300s  1s/步
  空载性能
  电压测试范围及精度
  20~600V       ±(0.5%×显示值+1V
  电流测试范围及精度
  0.10~60.0A     ±(0.5%×显示值+2个字) 0.5~120A
  0.5~120A

  ±(0.5%×显示值+2个字)

  可选配250A、400A、600A

  功率测试范围及精度  30W~36K   60W~72KW
  堵转性能
  电压测试范围及精度
  20~600V       ±(0.5%×显示值+1V)
  电流测试范围及精度
  0.10~60A       ±(0.5%×显示值+2个字)
  0.5~120A

  ±(0.5%×显示值+2个字)

  可选配250A、400A、600A

  功率测试范围及精度  30W~36KW  60W~72KW
