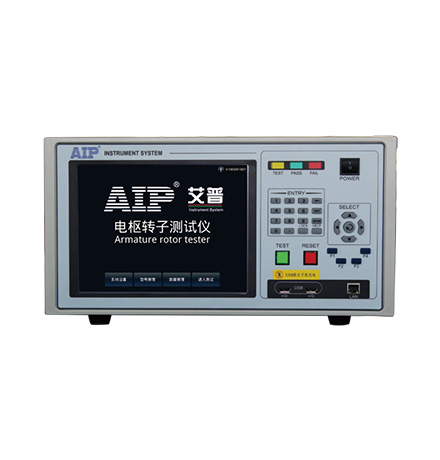

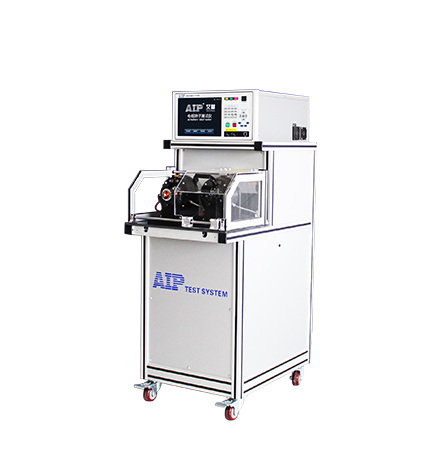

电动工具电机转子测试系统
产品概述:
满足双绝缘等特殊工艺电枢,自动识别焊点、绕组的短路、开路、绕线错误、焊接不良等故障,电枢任意放置,自动准确排序、自动追踪故障焊点;按键、遥控、滑罩三种启动方式,自动统计测试数量、不良数量等数据,方便品质管理分析。
测试项目:
焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压。
适合电机:

本产品适用于各种电枢电气性能的在线或离线检测,如电动工具电机、园林工具、吸尘器电机、小家电电机、汽车电机、健身器材电机、永磁微电机等用途电机。


电动工具电机转子测试系统

功能特点

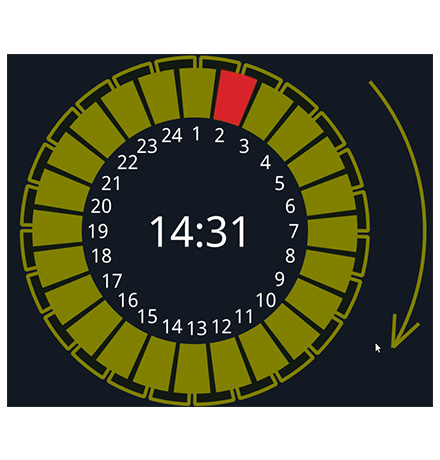

焊阻定位:准确定位焊接电阻错误的焊点,并以图示直观展现。

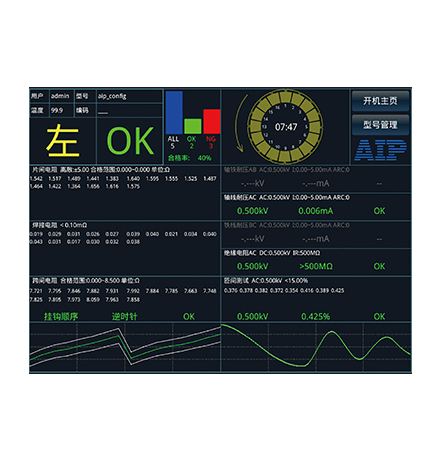

操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,功能界面自带帮助文档。

开机自检:开机自动检测各模块是否正常工作,问题模块会自动报错并提示。

模块设计:各功能模块独立系统,可单独工作,插板式结构,维护方便快捷。

远程维护:内置网络模块,联网后可远程对设备进行维护升级,保证设备维护时效性。

接口丰富:设备自带USB、LAN(可转换为RS232或RS485)等接口,方便与工控机、自动化产线等实现接口联动。

挂钩错位:自动检测电枢绕线挂钩顺序是否正确,并准确指出顺时针或逆时针挂错片数。(该功能选配)

数据共享:设备与互联网联通,实现数据交互资源共享;

对接MES系统,测试数据可自动上传到客户服务器端。(该功能选配)

产品概述

本产品适用于各种电枢电气性能的在线或离线检测,如电动工具电机、园林工具、吸尘器电机、小家电电机、汽车电机、健身器材电机、永磁微电机等用途电机,满足双绝缘等特殊工艺电枢,自动识别焊点、绕组的短路、开路、绕线错误、焊接不良等故障,电枢任意放置,自动准确排序、自动追踪故障焊点;按键、遥控、滑罩三种启动方式,自动统计测试数量、不良数量等数据,方便品质管理分析。

测试项目

焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压。




型号

AIP898X系列

显示方式

10.4寸LCD液晶显示屏

换向器片数

3-128片可选

片间电阻

测量范围

0.5mΩ-1000Ω

测量精度

≤±(0.5%×量程+3个字)

跨间电阻

测量范围

0.5mΩ-1000Ω

测量精度

≤±(0.5%×量程+3个字)

焊接电阻

测量范围

1uΩ-10mΩ

测量精度

≤±10uΩ(片阻≤10Ω)
(5片以上,6片10线制平衡法)

绝缘电阻

电压范围

DC 500V/1000V

电压精度

≤±(2%×设定值 +10V)

测量范围

1一500MΩ

测量精度

≤±(2.5%×量程 +3个字)

交流耐压

电压范围

0-3000V/5000V
铁芯与绕组/轴与绕组/轴与铁芯
单/双绝缘电枢

电压精度

≤±(2.5%×设定值+10V)

击穿电流范围

0-5/10/20mA

击穿电流精度

≤±(2.5%×显示值 +3个字)

匝间耐压

电压范围

0-3000V

电压精度

≤±(3%×设定值+10V)

波形限值

最小相差0.1%(波形差异)

设置冲击间隔

可行

采样频率

20/40MHz(自适应)
