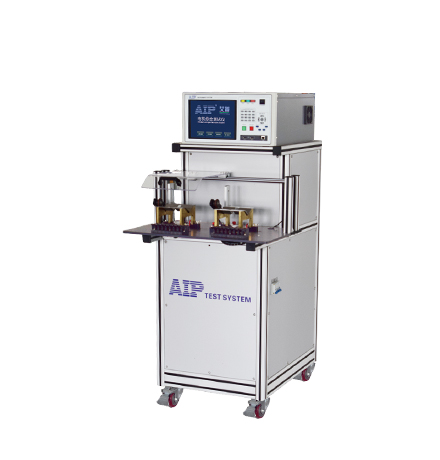

罩极电机测试系统
产品概述:
本系统适用于罩极电机电气性能的测试,提供综合的测试解决方案,一次夹装即可快速完成预设项目的检测,采用定制化工位设计及测试方案,测试效率可提升2-3倍。
测试项目:
交流耐压、绝缘电阻、匝间耐压、线圈电阻。
适合电机:

适用于罩极电机电气性能的测试。

罩极电机测试系统

产品概述

本系统适用于罩极电机电气性能的测试,提供综合的测试解决方案,一次夹装即可快速完成预设项目的检测,采用定制化工位设计及测试方案,测试效率可提升2-3倍。

测试项目

交流耐压、绝缘电阻、匝间耐压、线圈电阻。



型号

AIP892X系列

测试对象

罩极电机、单线圈产品

测试工位

4工位,双工位并行测试

6工位,单工位扫描串行测试

交流耐压

输出电压设定范围/精度

AC 200~3000V     ±(3%×设定值+5个字)

击穿电流测量范围/精度

0.1025.00mA     ±(3%×读数+5个字)

测试时间范围/分辨率

1~300s   1s/步

电弧侦测

1~9级(9级为最高灵敏度)

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V    ±(3%×读数+3V)

绝缘电阻测量范围/精度

1~500MΩ      ≤100MΩ:±(5%×显示值+3个字)  >100 MΩ:±(8%×显示值+8个字)

测试时间范围/分辨率

1~300s  1s/步

匝间耐压

输出电压设定范围/精度

500~3000V      ±(5%×读数+5V)

波形比较项目

面积、差积、电晕、相位

线圈电阻

电阻测量范围/精度

0.01Ω~20KΩ    ±(0.5%×读数+2个字)  可设定温度补偿

测试时间范围/分辨率

1~300s  1s/步
