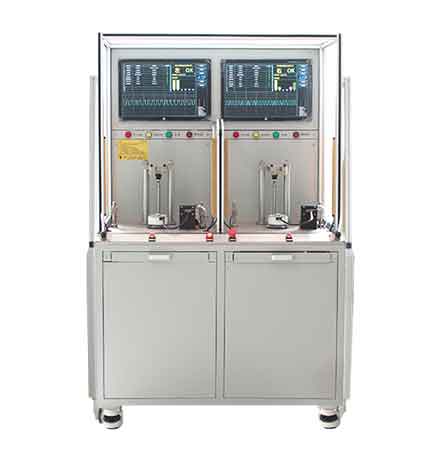

空调风扇电机加载测试系统
产品概述:
本系列产品主要应用于汽车、风扇、空调、洗衣机等产品上的无刷电机整机的电气综合性能参数快速精准测试。系统由测试工装、工业计算机、测试主机、系统控制软件以及各个功能模块等设备组成,可以实现对无刷电机整机的安规性能测试,负载测试,设备启动后按照测试流程依次完成设置组的测试项目,测试完成后给出合格及不合格指示及声光报警。
测试项目:
交流耐压、绝缘电阻、空载性能、负载性能(功率、转速、霍尔特性)。
适合电机:

主要应用于汽车、风扇、空调、洗衣机等产品上的无刷电机整机的电气综合性能参数快速精准测试。


空调风扇电机加载测试系统

功能特点

集成设计:一体化架构创新设计方案,简化操作工位。

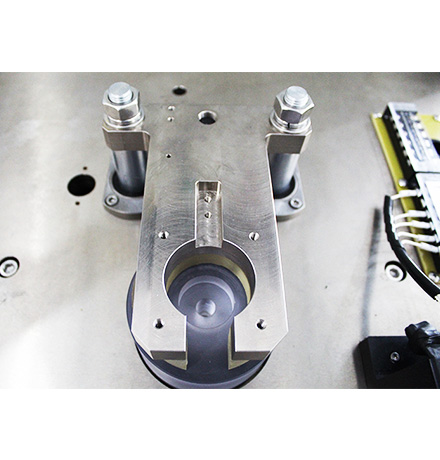

快速夹装:采用简单高效的装夹方案,方便产线人员操作,满足产线生产节拍。

软件特色:用户权限设定功能;海量存储,可预先设定超过1000项测试档案。

信息对接:支持与生产管理系统对接。

简易维护:支持智能自检、远程故障诊断和在线软件升级,插板式设计,方便拆卸更换。

使用方便:专业测试软件,人性化操作界面,简洁清晰,更贴近日常操作习惯,内置帮助文档。

接口丰富:仪表自带USB、LAN(可转换为RS232、RS485等)接口,支持TCP/IP网络协议,支持PLC仿真技术,方便仪表的控制和扩展。

产品概述

本系列产品主要应用于汽车、风扇、空调、洗衣机等产品上的无刷电机整机的电气综合性能参数快速精准测试。系统由测试工装、工业计算机、测试主机、系统控制软件以及各个功能模块等设备组成,可以实现对无刷电机整机的安规性能测试,负载测试,设备启动后按照测试流程依次完成设置组的测试项目,测试完成后给出合格及不合格指示及声光报警。

测试项目

交流耐压、绝缘电阻、空载性能、负载性能(功率、转速、霍尔特性)。



型号

AIP892X系列

测试对象

直流无刷电机整机(内转子、外转子)

测试工位

双工位

驱动器配置

外置驱动器

内置驱动器

测试项目

交流耐压、绝缘电阻、直流电阻、反电动势、霍尔特性、空载性能、负载性能(负载电流、功率、转速、转向),选配匝间。

交流耐压、绝缘电阻、霍尔特性、空载性能、负载性能(负载电流、功率、转速、转向)

交流耐压

输出电压设定范围/精度

AC 200~3000V      ±(2%×设定值+10V)

击穿电流测量范围/精度

0.10~20.00mA      ±(2%×显示值+5个字)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V      ±(2%×设定值+10V)

绝缘电阻测量范围/精度

1~500MΩ       ≤100MΩ:±(3%×显示值+0.5MΩ);  >100MΩ:±(5%×显示值+5MΩ)

测试时间范围/分辨率

0.5~999.9s   0.1s/步

匝间耐压

输出电压设定范围/精度

500~3000V        ±(3%×显示值+8V)

波形比较项目

面积、差积、电晕、相位

直流电阻测试

测量范围/精度

5.0mΩ~20KΩ      ±(0.3%×显示值+3个字)  可设定温度补偿

测试时间范围/分辨率

0~999s  0.1s/步

空载/负载性能

电压测量范围/精度

Vm:DC 20.0~350.0V   ±(0.5%×显示值+1个字)

电流测量范围/精度

Im:0.01~2.00A     ±(0.5%×显示值+2个字)

功率测量范围/精度

2.0~700.0W

转速测量范围

读取FG反馈信号,按照每转输出信号数量换算

负载设定范围

0.20~0.75Nm

转向判断

正转、反转、不转

霍尔特性

VCC电源

3.0~18.0V        ±(1%×显示值+1个字)

高低电平范围/精度

0.0~18.0V        ±(1%×显示值+1个字)

频率

1 ~ 599Hz

占空比

0.1-99.9%

其他

Vsp电源输出范围/精度

DC 1.00~18.00V      ±(0.5%×设定值+1个字)

Vcc电源输出范围/精度

DC 1.00~18.00V      ±(0.5%×设定值+1个字)

上下电时序图

上电顺序:Vcc-Vm-Vsp,下电顺序:Vsp-Vm-Vcc,上下电时间可设置,时序可设置
