汽车电机电枢转子测试系统
产品概述:
汽车电机电枢转子测试系统满足双绝缘等特殊工艺电枢,自动识别焊点、绕组的短路、开路、绕线错误、焊接不良等故障,电枢任意放置,自动准确排序、自动追踪故障焊点;按键、遥控、滑罩三种启动方式,自动统计测试数量、不良数量等数据,方便品质管理分析。
测试项目:
焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压
适合电机:

本产品适用于各类汽车辅助电机电枢转子测试。

例如汽车风扇电机、汽车水泵电机、汽车真空泵电机、汽车启动电机、汽车电泵电机、汽车压缩机电机、汽车冷凝器电机、汽车加速器电机、汽车二次风泵电机、汽车动力方向盘电机、汽车座位电动调整电机、汽车自悬挂电机、汽车防滑制动器、汽车电泵电机、汽车刹车电传动器、汽车天线升降电机、汽车雨刮电机、汽车后门电机、汽车顶棚电机、汽车方向盘调整电机、汽车窗户开关电机、汽车高压交流电视电机、汽车ABS泵电机、汽车离合器促动器电机、汽车自动变速箱电机、汽车水箱风扇电机、汽车空调出风电机、汽车电子转向电机、汽车电子手刹电机、汽车大灯随动转向电机、汽车后视镜自动收缩电机、汽车天窗电机、汽车谁捧电机、汽车温度伺服电、汽车通风电机等百余种电机。

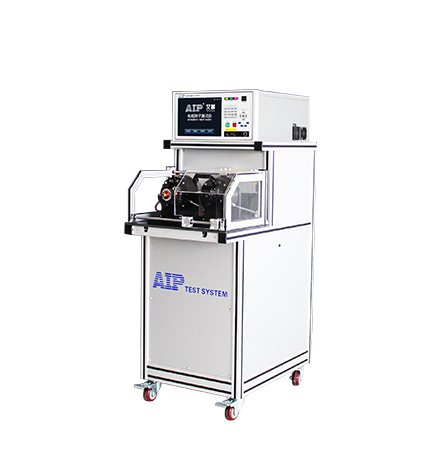

汽车电机转子测试系统

一、功能特点

1、焊阻定位:准确定位焊接电阻错误的焊点,并以图示直观展现。

2、操作简单:10.4寸LCD大液晶,触摸屏、数字按键两种操作模式,可随意选择,功能界面自带帮助文档。

3、开机自检:开机自动检测各模块是否正常工作,问题模块会自动报错并提示。

4、模块设计:各功能模块独立系统,可单独工作,插板式结构,维护方便快捷。

5、远程维护:内置网络模块,联网后可远程对设备进行维护升级,保证设备维护时效性。

6、接口丰富:设备自带USB、LAN(可转换为RS232或RS485)等接口,方便与工控机、自动化产线等实现接口联动。

7、挂钩错位:自动检测电枢绕线挂钩顺序是否正确,并准确指出顺时针或逆时针挂错片数。(该功能选配)

8、数据共享:设备与互联网联通,实现数据交互资源共享;

9、对接MES系统,测试数据可自动上传到客户服务器端。(该功能选配)


二、汽车电枢转子测试原理

汽车电枢转子测试原理主要基于电磁感应原理和电子示波技术。当电枢转子在恒定磁场中旋转时,它会产生电磁信号。这些信号经过特殊处理,在显示器上形成检测波形。通过对这些波形的观察和分析,可以准确判断电枢转子的状态,包括是否存在故障以及故障的具体位置。

使用汽车电枢转子测试系统通过特制的传感器和测量设备,捕捉并记录这些电枢转子的电磁信号。这些信号随后被传输到测试系统的信号处理单元,进行放大、滤波和数字化处理,得到汽车电枢转子测试结果。

汽车电机电枢转子测试系统—AIP艾普


三、汽车电枢转子对汽车电机的影响

汽车电枢转子作为汽车电机的重要组成部分,对汽车电机的性能和工作状态具有显著影响。

1、转矩与转速输出:电枢转子是汽车电机中的转动部分,它负责将电能转换为机械能,并通过传动系统输出转矩到车轮,从而驱动汽车行驶。

2、效率与能量转换:电枢转子中的电枢绕组是电机电路的一部分,它负责感生电势、产生电磁转矩进行机电能量转换。因此,电枢转子的性能直接影响到电机的效率和能量转换效果。

3、可靠性与耐久性:电枢转子的质量和性能还直接影响到电机的可靠性和耐久性。优质的电枢转子能够减少故障发生的可能性,延长电机的使用寿命,降低维护成本。

型号

AIP898X系列

显示方式

10.4寸LCD液晶显示屏

换向器片数

3-128片可选

片间电阻

测量范围

0.5mΩ-1000Ω

测量精度

≤±(0.5%×量程+3个字)

跨间电阻

测量范围

0.5mΩ-1000Ω

测量精度

≤±(0.5%×量程+3个字)

焊接电阻

测量范围

1uΩ-10mΩ

测量精度

≤±10uΩ(片阻≤10Ω)
(5片以上,6片10线制平衡法)

绝缘电阻

电压范围

DC 500V/1000V

电压精度

≤±(2%×设定值 +10V)

测量范围

1一500MΩ

测量精度

≤±2.5%×量程 +3个字

交流耐压

电压范围

0-3000V/5000V
铁芯与绕组/轴与绕组/轴与铁芯
单/双绝缘电枢

电压精度

≤±(2.5%×设定值+10V)

击穿电流范围

0-5/10/20mA

击穿电流精度

≤±(2.5%×显示值 +3个字)

匝间耐压

电压范围

0-3000V

电压精度

≤±(3%×设定值+10V)

波形限值

最小相差0.1%(波形差异)

设置冲击间隔

可行

采样频率

20/40MHz(自适应)
