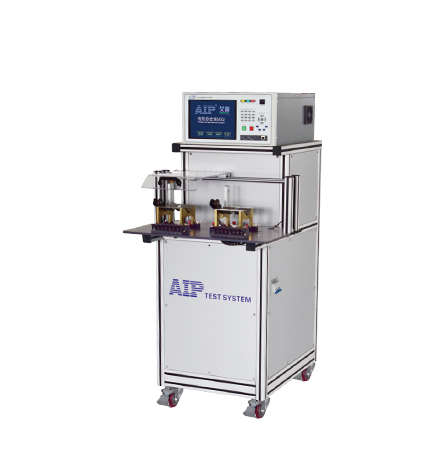

步进电机测试系统
产品概述:
本系统适用于步进电机电气性能测试,提供综合的测试解决方案,一次夹装即可快速完成预设项目的检测,在步进电机行业应用广泛。
测试项目:
交流耐压、绝缘电阻、匝间耐压、线圈电阻、线圈电感、静力矩(选配)。
适合电机:

适用于步进电机电气性能测试。

步进电机测试系统

产品概述

本系统适用于步进电机电气性能测试,提供综合的测试解决方案,一次夹装即可快速完成预设项目的检测,在步进电机行业应用广泛。

测试项目

交流耐压、绝缘电阻、匝间耐压、线圈电阻、线圈电感、静力矩(选配)。




型号

AIP89X系列

测试对象

步进电机 (4、6、8线兼容)

交流耐压

输出电压设定范围/精度

AC 200~3000V         ±(3%×设定值+5个字)

击穿电流测量范围/精度

0.10~25.00mA     ±(3%×读数+5个字)

测试时间范围/分辨率

1~300s   1s/步

绝缘电阻

输出电压设定范围/精度

DC 500V/1000V    ±(3%×读数+3V)

绝缘电阻测量范围/精度

1~500MΩ      ≤100MΩ:±(5%×显示值+3个字)  >100 MΩ:±(8%×显示值+8个字)

测试时间范围/分辨率

1~300s  1s/步

匝间耐压

输出电压设定范围/精度

500~3000V      ±(5%×读数+5V)

波形比较项目

面积、差积、电晕、相位

直流电阻

电阻测量范围/精度

10.0mΩ~20KΩ    ±(0.5%×读数+2个字)  可设定温度补偿

测试时间范围/分辨率

1~300s  1s/步

电阻差判别

两两相减电阻差不大于标准值的3%,超过视为不合格

电感测试

电感测量范围

0.01μH~9999H

测试信号频率/基本精度

100Hz  1KHz   0.5%

测试信号电平

0.1Vrms,0.3Vrms,1Vrms

静力矩测试(选配):需方提供力矩测试仪

静力矩测试电源提供

直流稳压电源,电流可调,电压:0~60V,电流范围:0.1A~10A,电流精度:0.01A

供电方式:恒流
