永磁变频泵测试方案

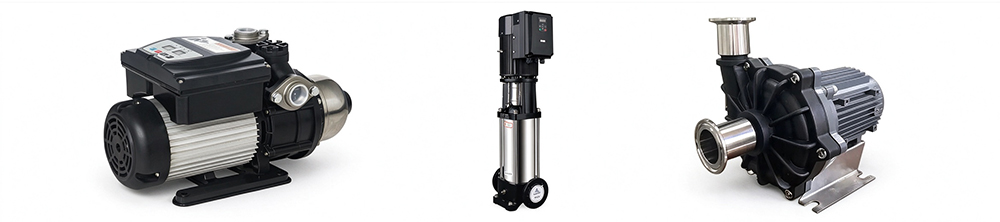

随着节能改造、供水、暖通、工业流体输送行业持续升级，永磁变频泵凭借运行效率高、调速范围宽、噪音低、节能效果突出等特点，逐步替代传统异步交流泵。传统交流泵普遍存在能效偏低、工况调节不便、轻载能耗高等短板；而永磁变频泵依托永磁同步电机驱动，而永磁变频泵依托永磁同步电机驱动，可根据实际流量、压力需求动态调频调速，广泛适用于永磁同步陆上泵、增压泵、暖通商用循环泵、供水多级离心泵、深井泵、潜水泵、工业配套泵以及其他特种永磁泵的产线批量测试与实验室研发验证场景。
永磁变频泵的性能、电气安全、绝缘可靠性直接决定整机使用寿命与运行稳定性。为把控产品质量，规避绝缘击穿、AIP艾普智能建立“泵→电机→定子/转子”整体到核心零部件的全链路永磁变频泵测试方案，覆盖整机安规、装配后电机、定子、转子四个层级标准化测试，保障出厂产品电气安全。
一、永磁变频泵安规测试方案
永磁变频泵安规测试针对永磁变频泵整机开展电气安全检测，验证整机绝缘防护、接地保护以及空载电气工况是否满足规范要求，是产品出厂安全必检环节。

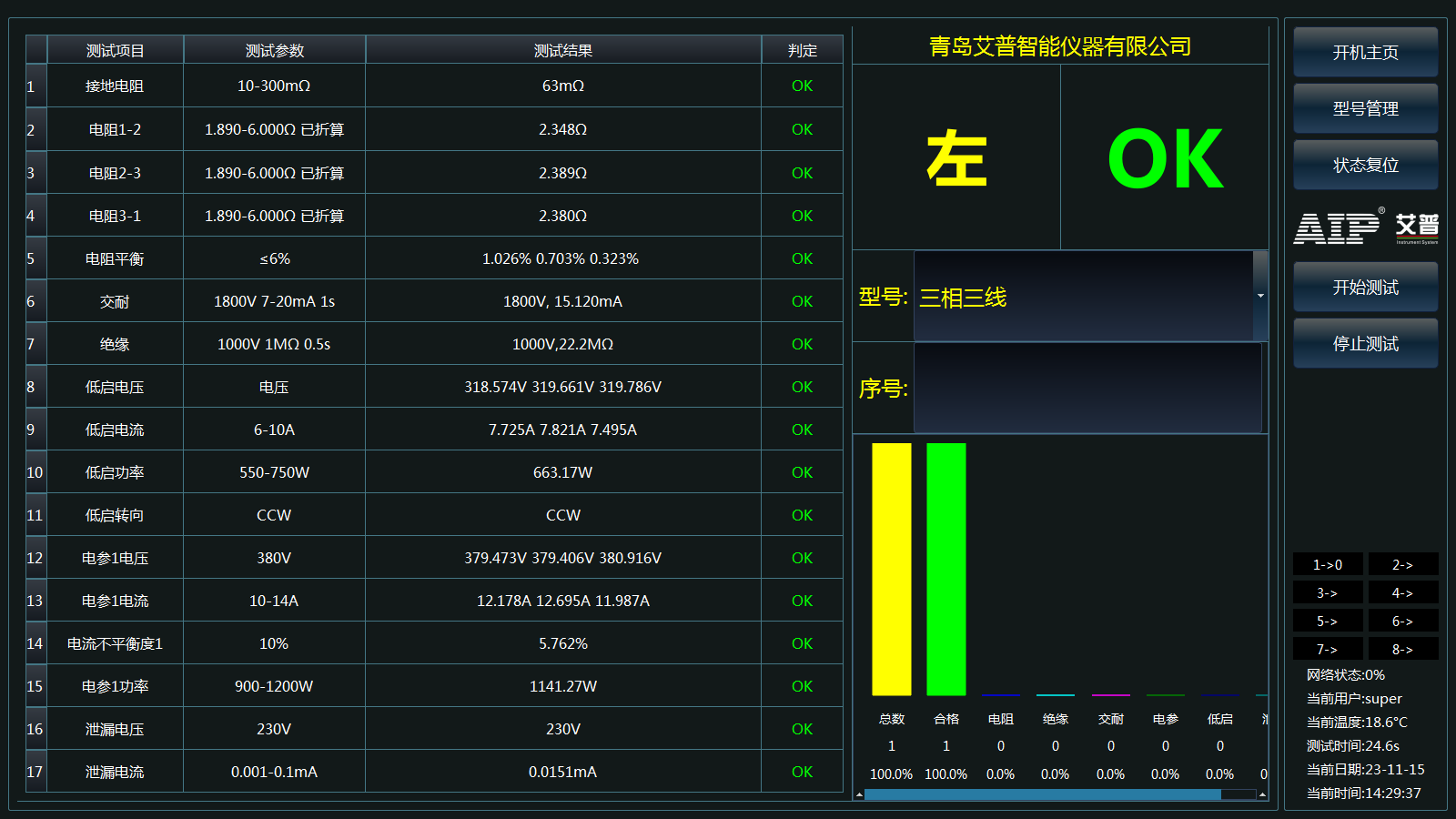

永磁变频泵安规测试包括：绕组直流电阻、耐压测试、绝缘电阻、接地电阻、空载测试（记录电压、电流、输入功率）。
| 绕组电阻测试 | 采集绕组直流电阻数据，比对设计值，排查接线、绕组断线、虚焊等异常 |
| 耐压测试 | 按照对应电压等级施加试验电压，监测有无击穿、闪络现象，考核整机绝缘耐压能力 |
| 绝缘电阻测试 | 测量绝缘电阻数值，评估整机绝缘介质完好程度 |
| 接地电阻测试 | 检测保护接地回路导通电阻，验证接地保护回路连通性 |
| 空载性能测试 | 在空载工况下记录电压、电流、输入功率，采集永磁变频泵泵整机空载电气运行参数 |
二、永磁变频泵电机测试方案
永磁变频泵电机测试方案以装配完成的永磁同步电机为测试对象，开展基础电气性能与反电动势特性检测。
电机测试项目包括：电阻、耐压、绝缘、空载（电压电流功率）、反电动势（自由降速法）
| 直流电阻测试 | 测量各相绕组直流电阻，判断绕组一致性 |
| 耐压测试 | 施加规定试验电压，检验电机绝缘耐受水平 |
| 绝缘电阻测试 | 检测绕组对地绝缘电阻 |
| 空载性能测试 | 空载状态采集电压、电流、功率参数 |
| 反电动势测试（自由降速法） | 电机驱动至设定转速后切断动力，依靠惯性自由降速，采集三相反电动势波形、幅值，评估磁钢装配、绕组排布的一致性 |
三、永磁变频泵电机定子测试方案
永磁变频泵电机定子是电机绝缘薄弱核心部件，此类定子测试重点针对变频工况下高频脉冲带来的局部放电风险开展专项检测，同时覆盖电气与匝间绝缘项目。
电机定子测试项目包括：PDIV局部放电起始电压测试（PDS、PDH）、耐压测试、绝缘电阻、直流电阻、电感测试、匝间绝缘测试、反电动势测试。
| PDIV测试 | 检测高压情况下绕组局部放电起始、熄灭电压，评估绝缘体系耐受高频脉冲电压的能力 |
| 耐压测试 | 工频耐压考核主绝缘 |
| 绝缘电阻测试 | 绕组对地绝缘阻值采集 |
| 直流电阻测试 | 各相绕组电阻检测 |
| 电感测试 | 测量绕组相间、对地电感，核对电磁设计 |
| 匝间绝缘测试 | 冲击匝间试验，识别匝间短路、绝缘薄弱缺陷 |
| 反电动势测试 | 定子绕组通电感应采集电动势参数 |
四、永磁变频泵电机转子测试方案
永磁变频泵电机转子承载永磁磁钢，直接决定电机反电动势输出与三相磁场匹配度。
转子测试项目包括：反电动势测试、相位差测试
| 反电动势测试 | 配合工装带动转子旋转，采集反电动势幅值 |
| 相位差测试 | 检测三相反电动势相位偏差，核验磁钢排布、充磁一致性，排查装配错位、磁钢角度偏差等问题 |
AIP艾普深耕永磁变频泵，助力水泵电机产业升级，从转子、定子零部件前置筛查，到装配电机性能验证，再到永磁变频泵整机安规安全核验的分层测试方案，定制化永磁变频泵测试系统构建永磁变频泵全流程质量管控链路。通过标准化检测，稳定产品电气安全指标、磁性能与绝缘可靠性，助力永磁变频泵充分发挥高效节能优势！
