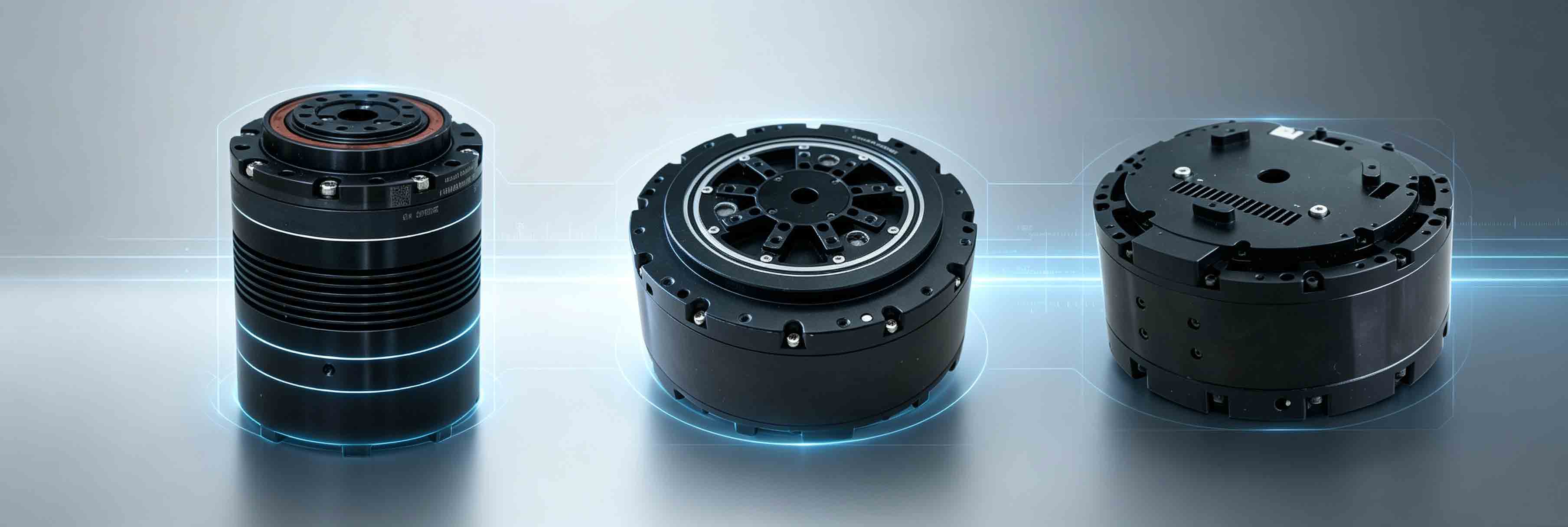

在人形机器人、工业协作机器人等高端装备领域，旋转关节模组是决定整机运动精度、响应速度与运行稳定性的核心部件，其性能优劣，直接关联机器人定位效果、动作流畅度以及负载运行可靠性。青岛艾普智能仪器有限公司深耕精密测试领域多年，其自主研发的机器人旋转关节模组测试设备，凭借稳定、精细、全面的测试精度表现，适配多场景关节性能检测需求，为机器人关节研发迭代、量产质检提供可靠的设备支撑。

一、机器人旋转关节模组测试痛点

目前行业内多数常规测试设备，在旋转关节模组检测中存在诸多精度短板，一定程度上制约了机器人关节产品的品质升级与技术优化，主要体现在三个方面：

1、角度测量精度有限。传统设备角度测量多为角分级精度，难以捕捉关节微小定位偏差，容易导致机器人运行时出现轻微抖晃、定位偏移等问题，无法满足高精度机器人的检测需求。

2、扭矩测试适配性不足。多数普通设备量程单一，难以兼顾微扭矩与大扭矩工况的测试需求，小扭矩测试误差偏大，大扭矩测试易出现数据失真，无法完整、精准检测关节全程出力的稳定性。

3、动态数据捕捉能力较弱。常规设备数据采集频率偏低，难以精准捕捉关节运行过程中的瞬时扭矩波动、响应延迟等动态参数，不利于研发人员优化机器人控制算法，制约产品性能迭代。

二、对应痛点提供旋转关节模组测试方案

针对机器人旋转关节模组行业普遍存在的测试痛点，AIP艾普智能依托多年精密测试技术积淀，持续优化硬件配置与算法体系，提供机器人旋转关节模组测试方案，可适配具身机器人、人形机器人、协作机器人、工业机器人等多品类旋转关节模组的精度检测需求。

1、角度测量精度精细，精准校验定位性能

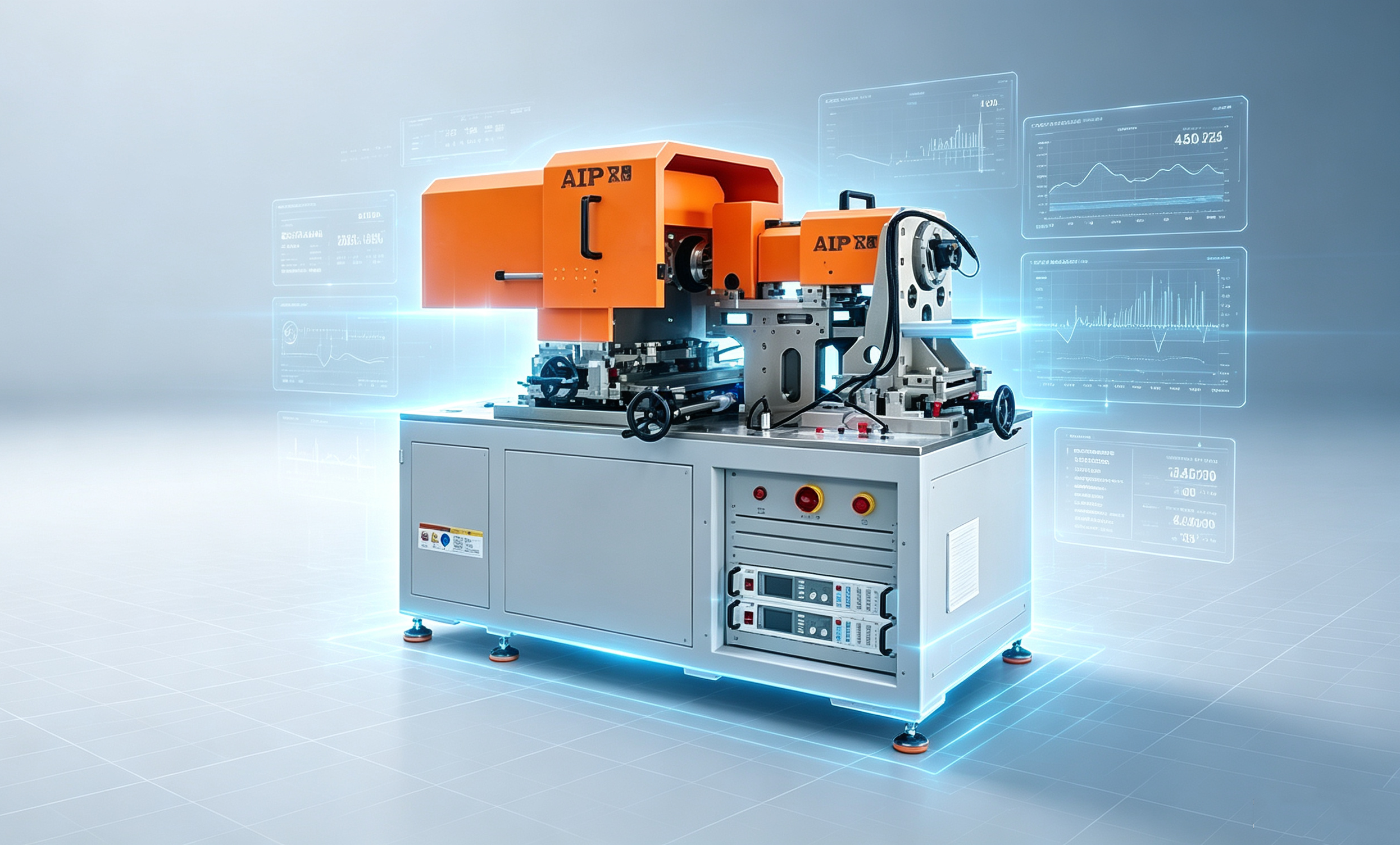

机器人旋转关节模组测试设备的角度精度可达1角秒，可完成多圈旋转范围内的绝对定位、重复定位等常规精度测试。设备搭载高精度编码器，精准捕捉关节微小定位偏差。可充分满足高精度机器人关节的精度校验需求，为旋转关节电机编码器的精度标定提供精准的数据参考，助力优化机器人末端定位效果。

2、扭矩测试精度稳定，覆盖全量程测试场景

机器人旋转关节模组测试设备的扭矩精度可达0.05%F.S，双量程（500N·m/50N·m）智能适配，覆盖全规格旋转关节模组测试，分辨率表现优异，兼顾微型关节齿槽微扭矩测试与重载关节大扭矩负载测试场景。搭配高精度动态扭矩传感器与高速同步采集技术，能够清晰捕捉关节运行过程中的细微扭矩波动、摩擦扭矩、分离扭矩等关键参数，精准绘制扭矩-转速特性曲线，有效改善行业小扭矩测试不准、大扭矩测试适配性差的问题。

3、动态采集精度均衡，还原真实运行工况

机器人旋转关节模组测试设备的数据采集频率≥10kHz，可实现机械、电气、控制多项参数同步采集，阶跃响应测试分辨率表现良好，能够精准捕捉关节正负输入状态下的位置、转速、转矩响应变化，有效检测转速波动、频带宽度等动态性能指标。依托自研高响应同步采集板卡，可实现扭矩、角度、电流、电压等多参数实时同步采集，配套专业测试分析软件，可自动生成动态响应曲线与分析报告，高度还原关节空载、额定负载、过载、冲击等真实运行工况，为关节伺服刚度测试、动态响应优化提供全面的数据支撑。

AIP艾普智能专注全球机器人测试，依托完善的测试技术与品控体系加持，从多维度保障关节模组测试数据的真实性、稳定性与可追溯性。凭借稳定的精度表现与完善的测试功能，此类别机器人旋转关节模组测试系统已广泛应用于北京人形机器人、宇树、小米、三花智控、新剑机器人、拓普、灵心巧手等多家机器人相关企业与研发机构。并且AIP艾普智能已经参与机器人行业国家标准《人形机器人电驱动一体化关节 第1部分：旋转关节技术要求及试验方法》和《人形机器人电驱动一体化关节第2部分：直线关节技术要求及试验方法》的编制工作。

未来，AIP艾普智能将持续深耕精密测试领域，不断优化设备精度与功能，为机器人核心部件技术升级与产业高质量发展提供可靠助力！
