电机转子断条是影响电机性能和使用寿命的常见故障，尤其在汽车电机、工业电机、压缩机电机和水泵电机等应用领域，铸铝转子质量直接关系到电机运行的可靠性和效率。

电机转子断条测试方法是使用定制的铸铝转子测试系统，对各类电机转子进行断条检测。下面介绍不同种类电机转子断条测试方法以及在不同应用场景下的具体实施策略。

一、电机转子断条测试系统介绍

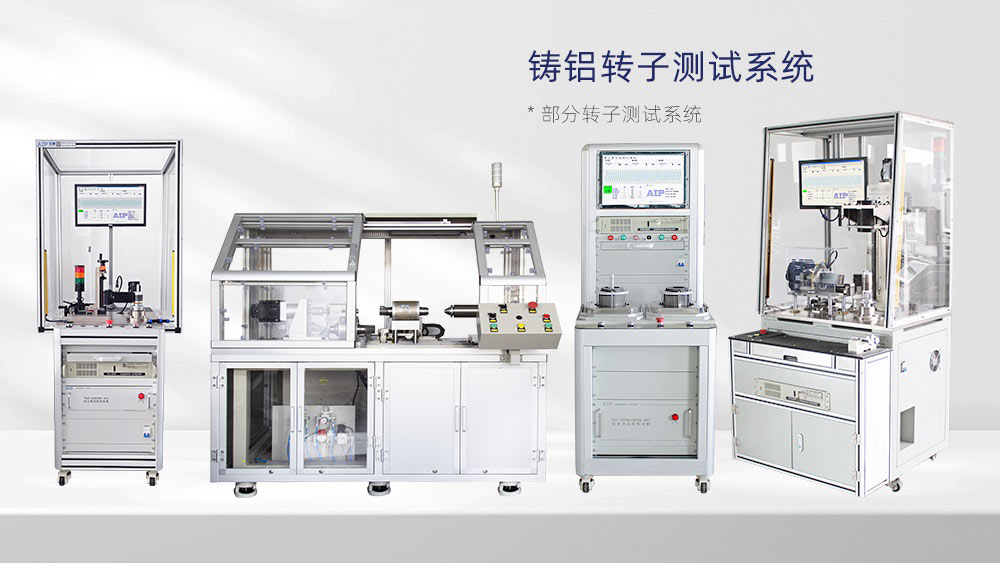

现代电机转子断条测试系统常规称为铸铝转子测试系统。这是一套高度集成的自动化检测设备，其系统架构经过精心设计以满足生产线上的高效测试需求。典型铸铝转子测试系统由硬件和软件两大部分组成：

1、硬件部分：包括测量专用传感器、测试工装夹具（适用于无轴或有轴转子，通常无需更换工装）、测量采集模板、角度调节器与显示器、PLC控制器、工业电脑及显示器、系统测试柜以及光栅保护器等安全装置；

2、软件部分：包含数据采集模块、信号处理算法、质量判定系统和数据管理平台等。这种模块化设计不仅提高了系统的可靠性，还便于根据不同的测试需求进行功能扩展和定制。

二、电机转子断条测试系统项目及适配电机

从电机铸铝转子测试项目来看，铸铝转子测试系统具有全面覆盖各种缺陷类型的能力。

铸铝转子测试系统可准确检测断条、细条、气孔、气泡、气隙等常见问题，还能识别斜槽偏移、电阻电抗、端环不良等复杂缺陷。对于不良品，铸铝转子测试系统不仅能做出整体判定。

不同应用领域的电机因其工作环境、负载特性和可靠性要求的差异，对铸铝转子断条测试提出了各具特点的需求。

1、汽车电机铸铝转子测试

汽车驱动电机作为新能源汽车的核心部件，其转子测试标准尤为严格。

针对汽车电机转子的典型特征，测试系统需采用高精度传感器和专门的卧式工装设计，以确保对大尺寸转子的精确测量。

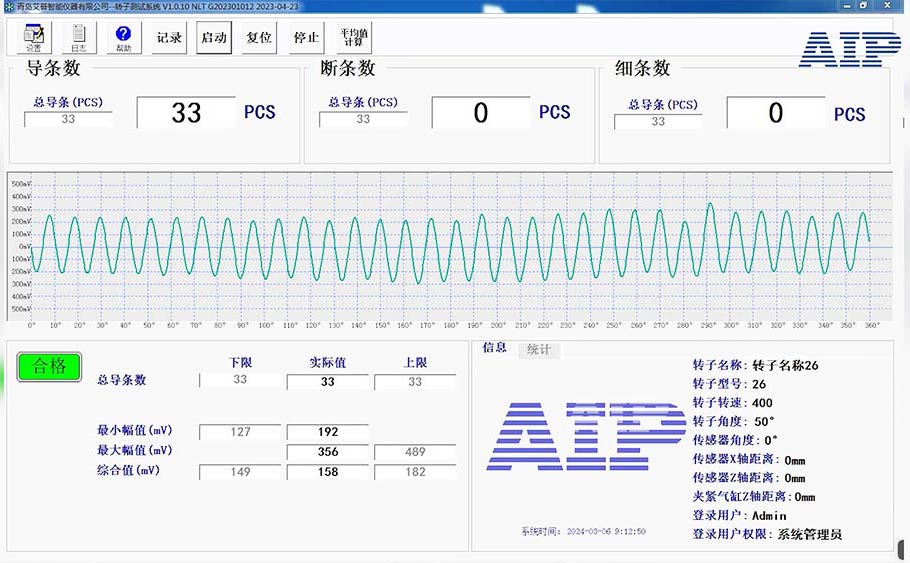

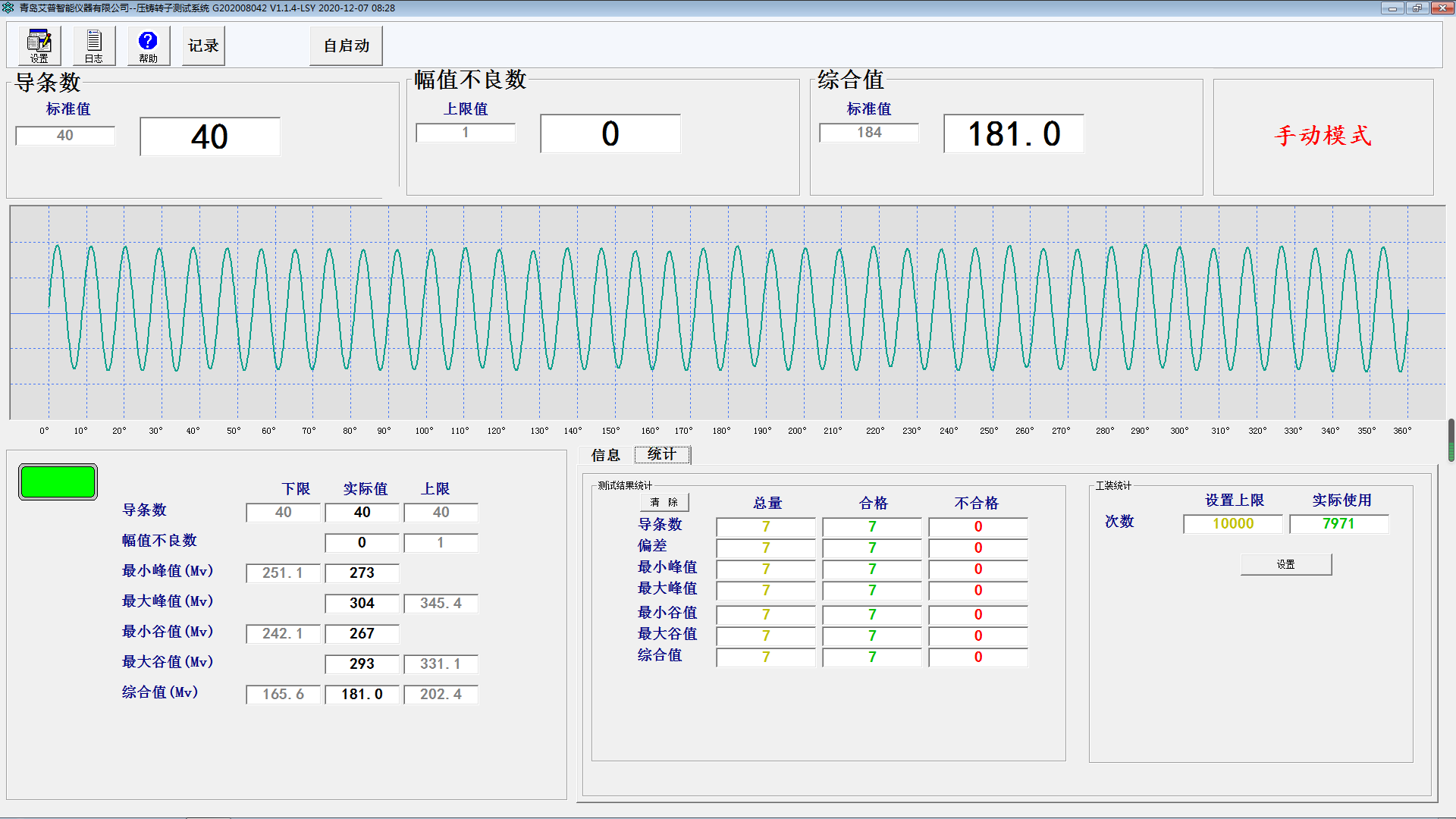

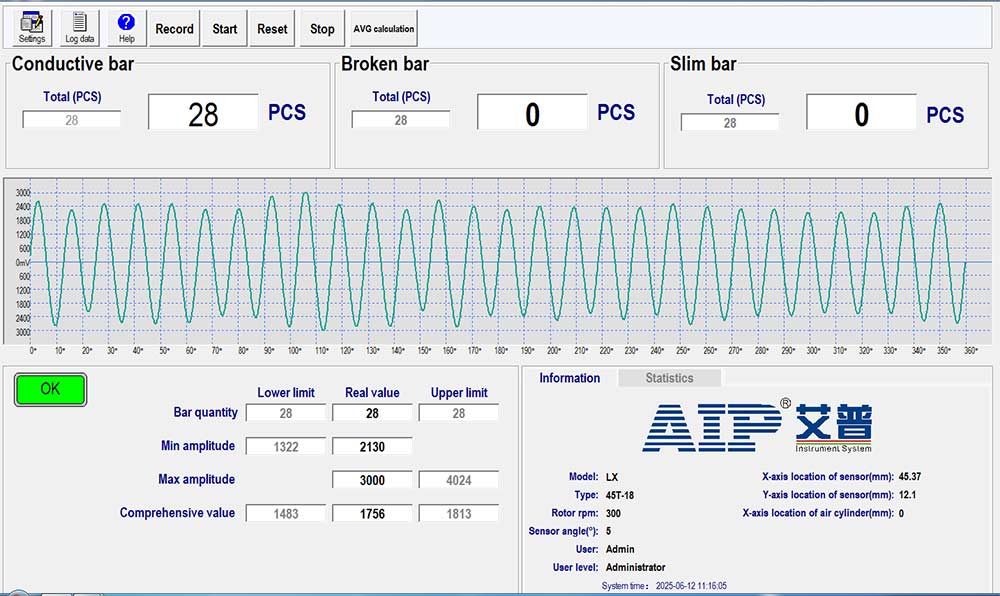

汽车电机转子测试需要特别关注断条和细条缺陷的检测。由于汽车电机工作时常处于频繁启停和变速状态，转子导条承受较大的热应力和机械应力，容易产生疲劳断裂。汽车铸铝转子测试系统通过分析导条切割磁场时产生的感应电流波形，能够准确识别完全断裂的导条（断条）和截面积不足的导条（细条）。波形显示界面上，断条表现为相应位置信号的完全缺失，而细条则显示为波幅明显降低。

2、工业电机铸铝转子测试

相比于汽车电机铸铝转子，工业电机转子通常具有更大的尺寸范围，这要求测试系统具备更大的装夹空间和更强的结构刚性，适用于卧式铸铝转子测试系统。这种设计便于操作人员装卸工件，同时能更好地支撑转子的重量。工业电机的生产批量通常大于汽车电机，且对产品的一致性和长期可靠性要求高，因此测试系统需要特别关注材料均匀性和工艺稳定性的评估。

由于工业电机功率较大，转子导条承受的电流密度高，任何铸造缺陷都可能导致局部过热和早期失效。工业电机铸铝转子测试系统能够检测出导条中微小的气孔、气泡和气隙。当导条中存在气孔气泡时，有效导电截面积减小，导致感应信号幅度下降；而气隙则会引发电信号波形的畸变。测试系统能够量化评估这些缺陷的严重程度，通过设置幅度阈值和波形失真度参数，这种能力对于保证工业电机在连续运行条件下的可靠性至关重要。

3、压缩机电机铸铝转子测试

压缩机电机通常工作在高压密闭环境中，对可靠性的要求极高，任何转子缺陷都可能导致整个制冷系统的故障。同时，压缩机电机转速高、启停频繁，转子导条承受较大的离心力和热循环应力，这使得断条风险显著增加。

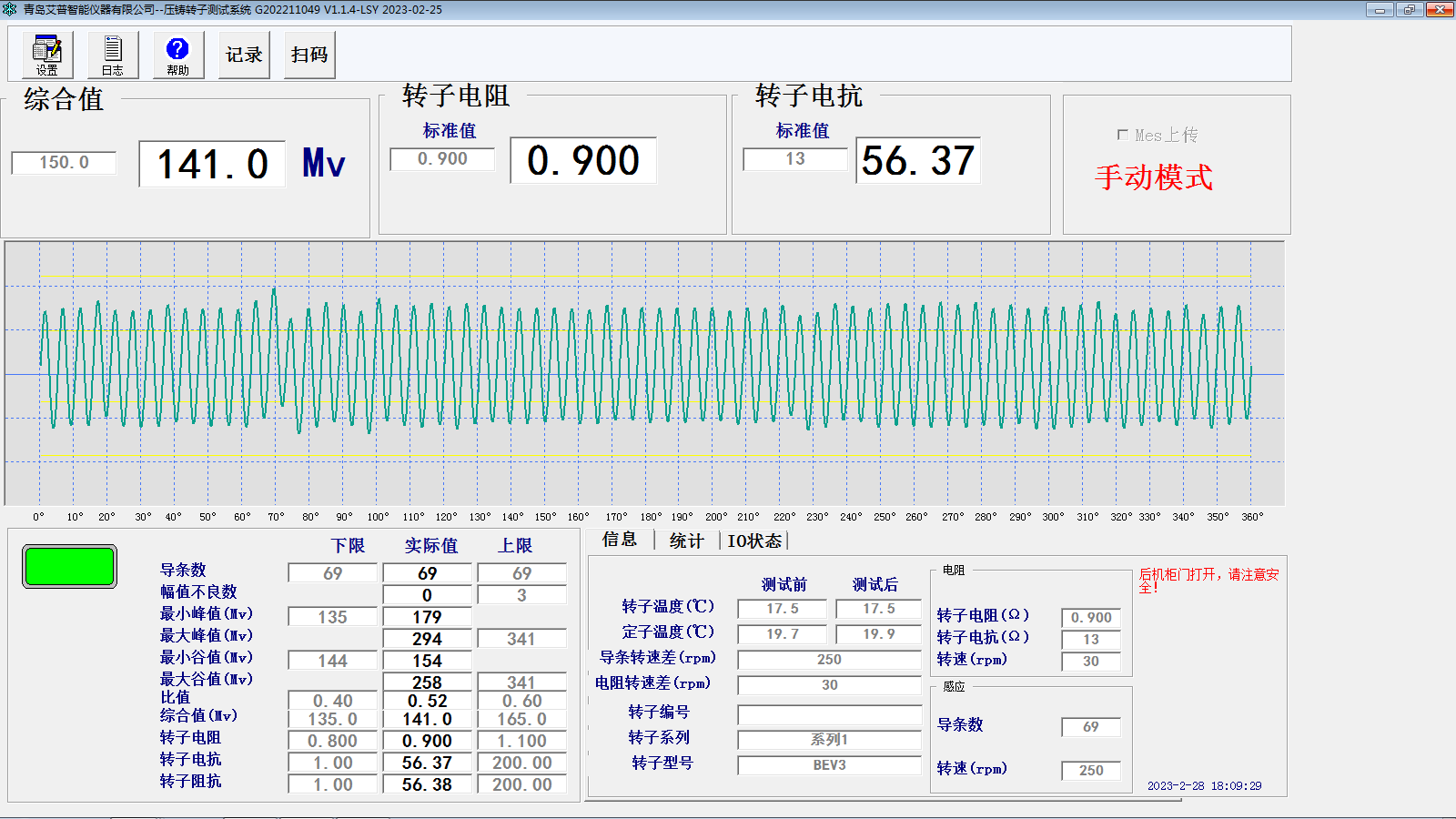

压缩机电机转子的端环质量测试是转子测试的关键环节。端环连接所有导条，其导电性能和结构完整性直接影响转子整体性能。压缩机铸铝转子测试系统提供端环电阻电抗测试选配功能，通过专用探针或非接触式传感器测量端环的电气参数。这种全面的端环评估能力，对于保证压缩机电机在高振动环境下的长期可靠运行尤为重要。

4、水泵电机铸铝转子测试

水泵电机铸铝转子通常在潮湿环境中工作，测试时需考虑绝缘性能的影响。水泵电机转子外径可达150mm，叠高可达300mm，部分深井泵电机转子甚至更长，这要求测试系统具有足够的机械结构和装夹能力。

水泵电机对成本更为敏感，因此倾向于采用经济实用的检测方案。水泵电机铸铝转子测试系统检测效率高，整体导条测试过程仅需3-5秒，且能自动定位不良导条位置，支持手动和自动两种夹装方式以适应不同生产需求。其次，铸铝转子测试系统可与自动化生产线集成，通过机械手实现全自动测试，并能与MES系统进行数据交互，完善质量追溯管理。最重要的是，系统检测精度高，不仅能发现明显断条，还能识别细条、气孔、斜槽偏移等潜在缺陷，有效预防了因转子缺陷导致的电机性能下降问题。

AIP艾普专注全球电机测试，提供汽车电机铸铝转子测试系统、工业电机铸铝转子测试系统、压缩机铸铝转子测试系统、水泵电机铸铝转子测试系统等各行业铸铝转子测试系统解决方案！
